HT6845抗削頂(ACF)功能應用說明
文章來源: 更新時間:2010/4/27 17:41:00
在線咨詢:
給我發消息
張代明 3003290139
給我發消息
李湘寧 2850985550
給我發消息
姚紅霞 3003214837
13713728695


  抗削頂失真(ACF)功能簡介

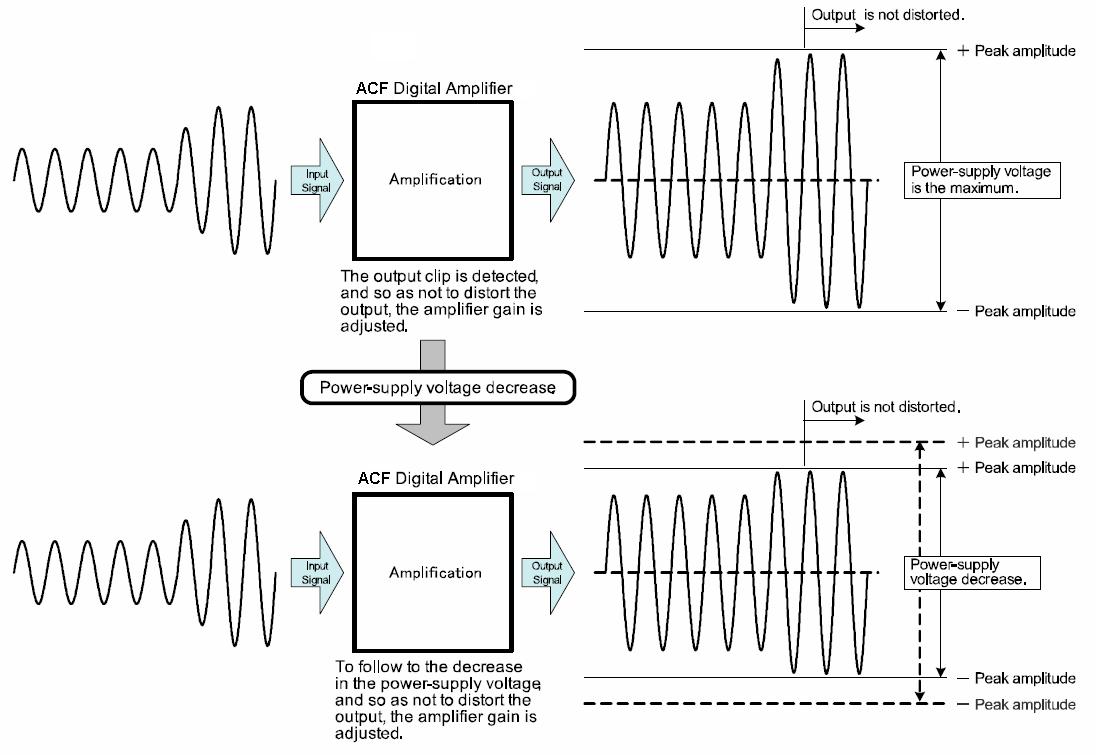

  當電路檢測到輸入信號幅度過大時,該功能能夠控制輸出達到一種無削頂失真現象的最大限度的功率水平。也就是說,HT6845 通過主動調整并衰減放大器增益,使輸出信號不會產生削頂失真,由此大大改善了音質效果。此外,當電源電壓下降時,HT6845 也能自動衰減輸出增益,實現一個與下降電源電壓相匹配的最大極限無削頂輸出幅度。

 抗削頂失真功能啟動的時間和釋放的時間有 2 種固定值可選,可通過 CTRL 管教來設置。啟動時間指的是,在突然輸入一個足夠大的信號條件下,從該功能啟動直到放大器增益衰減至離目標增益 3dB 時的時間間隔;釋放時間指的是,從目標衰減增益開始恢復直至該功能不工作時的時間間隔。HT6845 的最大目標衰減增益為 10dB。

啟動時間和釋放時間如下表所示。

 ACF 模式

啟動時間

 釋放時間
  1(推薦)     90ms     2.6s
        2     20ms     1.2s

CTRL 引腳控制
通過在CTRL管腳外接外圍電阻(RCTRL1,RCTRL2,RCTRL3,推薦精度 1%),設置不同閾值電壓給CTRL管腳,可實現下列模式:抗削頂模式 1(ACF-1),抗削頂模式 2(ACF-2),抗削頂功能關閉模式(ACF-Off)和芯片關斷模式(SD)。CTRL引腳的設置電壓值及其對應的實現模式見下表:

CTRL引腳設置電壓值

符號

Min.

Typ.

Max.

單位

ACF-1 模式設置閾值電壓

 VMOD1  1.20   VDD    V

ACF-2 模式設置閾值電壓

 VMOD2  0.80    1.10    V

ACF-Off 模式設置閾值電壓

 VMOD3  0.36    0.68    V

關斷模式設置閾值電壓

 VMOD4  GND    0.14   V

CTRL管腳需通過一個電容CCTRL接地(≧0.1μF的陶瓷電容)。

       CTRL1電位            CTRL2電位      模式

H

H

ACF-1

H

GND

ACF-2

GND

H

ACF-Off

GND

GND

關斷

  H 表示微機的輸入/輸出口為高電平,GND 表示微機的地電位。微機 GND 電位必須和 HT6845 的 GND電位一致。因此,對 CTRL 端的控制基于微機輸入/輸出端口的 H 電平。根據微機輸入/輸出端口的不同 H 電位值,可設置電阻常數如下表:

          微機I/O端口H電位值

1.8V 2.6V 3.0V 3.3V 5.0V

 RCTRL1

27kΩ 33kΩ 33kΩ 33kΩ 56kΩ

 RCTRL2

56kΩ 68kΩ 68kΩ 68kΩ 120kΩ

RCTRL3

82kΩ 27kΩ 22kΩ 18kΩ 15kΩ

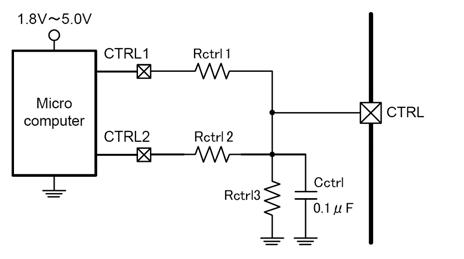

   以上 CTRL 功能是通過兩個控制引腳(CTRL1 和 CTRL2)來實現的。

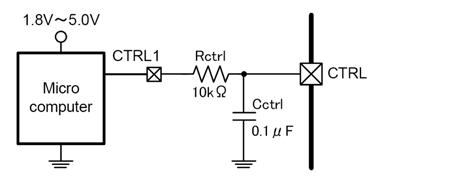

  另外,通過單個引腳(CTRL1)僅能實現ACF 1 模式和關斷模式,見下圖。根據VMOD1和VMOD4來設置CTRL端電壓,為消除噪聲可使用時間常數不小于 1ms的RC濾波器(例如 RCTRL=10K,CCTRL=0.1uF)。





  CTRL1電位       模式
          H ACF 1 模式
       GND    關斷模式

    具體產品資料信息請查閱:http://www.wujiu5zhuce.cn/products_3555.htm
