低電壓1.5W單聲道帶立體聲90mW耳機模式AB類音頻功放IC的應用電路原理圖說明(LM4853/SSM2250/MS6853/AX4853)
文章來源: 更新時間:2010/8/12 23:40:00
在線咨詢:
給我發消息
張代明 3003290139
給我發消息
李湘寧 2850985550
給我發消息
姚紅霞 3003214837
13713728695


       本文介紹一款低電壓多功能小功率功放集成IC的應用原理---AX4853,兼容市場上的LM4853/SSM2250/MS6853。由于既可以提供單聲道1.5W功率和90mW立體聲耳機驅動,故適用于臺式、便攜式或掌上電腦(組成多媒體電腦)、聲卡、通信用耳機、雙向通信設備、游戲機等的信號放大用。
     功能特點
       AX4853是一個單聲道音頻功放,有BTLSE兩種工作模式。在電源電壓5V,總諧波失真小于1%的情況下,BTL模式驅動4歐姆負載可提供功率1.5WSE模式驅動32歐姆立體聲耳機每個通道可提供95mW功率。BTLSE模式可隨意轉換,非常適合需要高性能,低噪聲音頻功放,又有揚聲器和耳機兩種輸出模式的系統。增益可外部調節,內置溫度保護和開啟噪聲消除電路,具有比較低的關斷電流。

       主要性能參數

l         VDD=5VTHD+N<1%BTL輸出功率:

RL=3Ω1.9W(典型值)

RL=4Ω1.5W(典型值)

RL=8Ω1.1W(典型值)

l         VDD=5VTHD+N<1%SE模式驅動32Ω負載耳機輸出95mW功率 (典型值)

l         關斷電流  18µA(典型值)

l         工作電壓  2.4V5.5V

   特點

l         可選的SE模式

l         防噪聲設計和溫度保護

l         超低關斷電流

l         增益外調

l         MSOP-10封裝

   應用

l         手機

l         便攜式電腦

l         便攜式音頻系統

l         游戲機

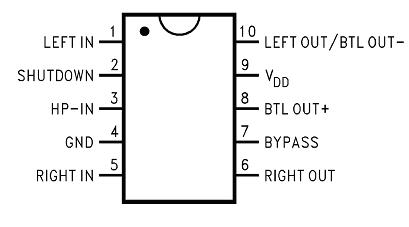

      管腳封裝圖

  典型應用電路

耳機功能

AX4853有耳機控制輸入端HP_IN,該端口輸入邏輯高電平電路工作在SE模式,輸入邏輯低電平電路工作在BTL模式。

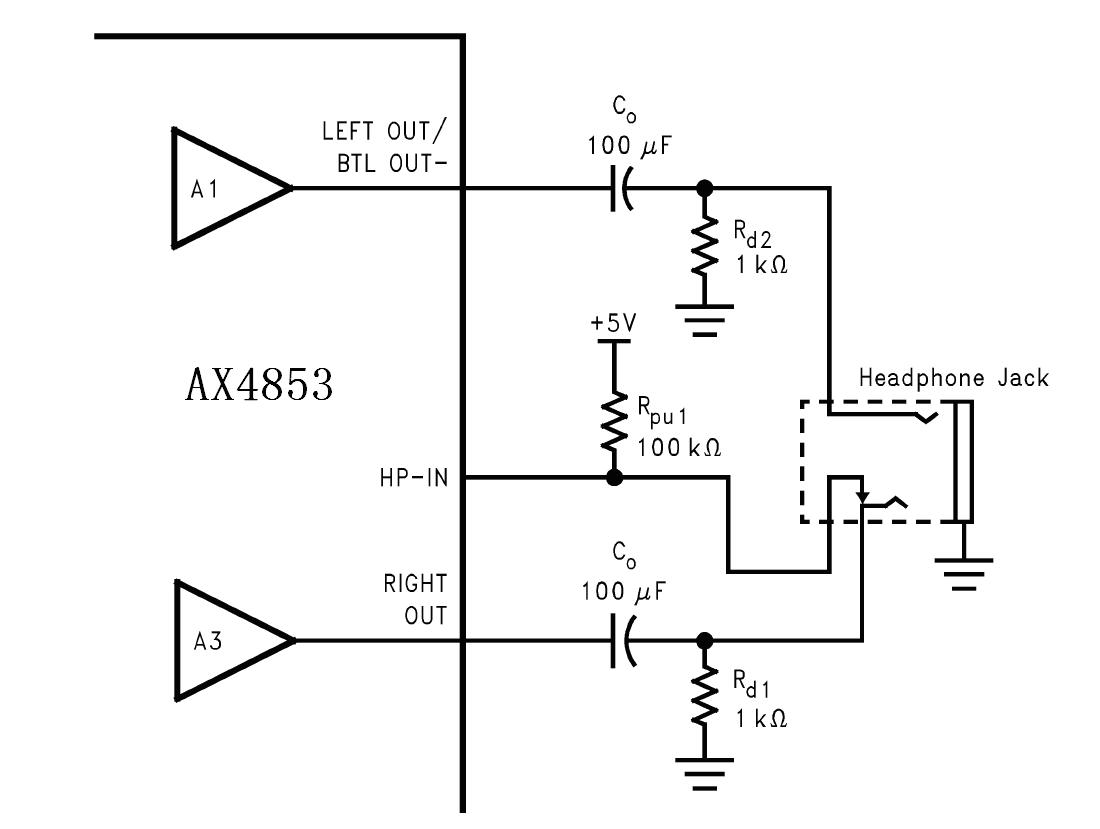

下圖4853耳機功能控制應用圖,RPU1RD1分壓設置HP_IN輸入端在沒有耳機插入耳機插座時大約50mV,這個邏輯低電平使4853工作在BTL模式。當耳機插入系統時,RPU1使得HP_INVDD連接,4853將從BTL模式切換到SE模式,放大器輸入驅動耳機負載,RD1和耳機負載并聯,但是RD1RD2對電路的輸出能力幾乎沒有影響,因為典型的耳機負載是32歐姆。

上圖也同時表明了耳機插孔的連接關系,耳機插孔被設計成3線的插座,在插座的頂端和環中各承載了一個立體聲輸出信號,在孔口處有地回路。在耳機插入時,HP_IN和另一個信號輸出端斷開使電路進入SE模式。

    為了電路能平穩的進行模式切換,連接HP_INRPU1在耳機插座的右聲道輸出端上是很重要的,這個控制端使得左聲道開路。如果連接HP_INRPU1在耳機插座的左聲道輸出端上,可能會出現預想不到的狀態轉換。

詳細的產品資料請查閱:http://www.wujiu5zhuce.cn/products_3577.htm
