LM4888/HT4888帶立體聲耳機和3D音效模式增強功能的2.1W雙聲道音頻放大器應用電路原理圖說明􀁍􀃭􀂆􀀮􀁍􀃭
文章來源: 更新時間:2010/8/19 23:32:00
在線咨詢:
給我發消息
張代明 3003290139
給我發消息
李湘寧 2850985550
給我發消息
姚紅霞 3003214837
13713728695




􀂌一. 概述

   LM4888/HT4888是一個雙聲道橋式輸出音頻功率放大器,工作電壓5V,負載為4Ω時最大平均輸出功率2.1W ,3Ω時為2.4W。并為用戶提供3D增強模式(可選)來改善立體聲效果。LM4888/HT4888有兩個獨立的耳機輸入模式使能端(HP Sense和HP Logic),輸入邏輯電平閾值各不同,但都可以激活單端耳機模式同時使橋式輸出模式無效。HP Sense 輸入主要用于通常的立體聲耳機插孔,HP Logic輸入為標準的邏輯電平。此款音頻功率放大器是為提供高質量的音頻輸出而設計的,而只需極少的外部組件。為簡化音頻系統設計,HT4888整合了雙聲道橋式揚聲器放大器和立體聲耳機放大器。
   LM4888/HT4888設有低功耗關斷模式和過溫關斷保護模式;內部設有專用電路抑制上電噼啪聲。􀅊

 二. 關鍵指標
 當VDD = 5 V,THD+N = 1% 時, 輸出功率Po典型值:
 RL = 3Ω Po = 2.4W;
 RL = 4Ω Po = 2.1W;
  RL = 8Ω Po = 1.3W;
 負載32Ω,Po為75 mW,THD+N的典型值:0.01%
 關斷狀態電流典型值: 0.04μA
 電源電壓范圍: 2.7V ∽ 5.5V
 頻率為217Hz時,PSRR的典型值:85dB􀂌

􀂲三. 非凡的特性
 獨特的3D立體聲增強效果
 二種耳機輸入使能模式可選
 輸出立體聲耳機模式
 改進的“Click and Pop”抑制電路
 熱關斷保護電路
 小尺寸的QFN-24封裝
 微功耗關斷模式
  四. 廣泛的應用
 手機
 多媒體監聽器
 筆記本電腦、臺式電腦
 便攜式音頻系統􀁛􀀑

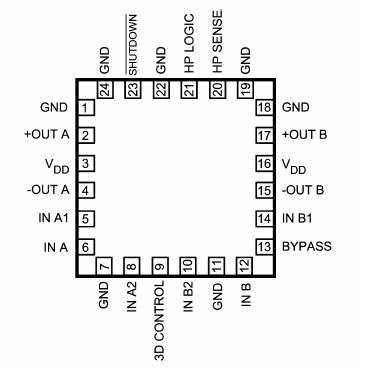

􀂄五. 芯片封裝引腳分布

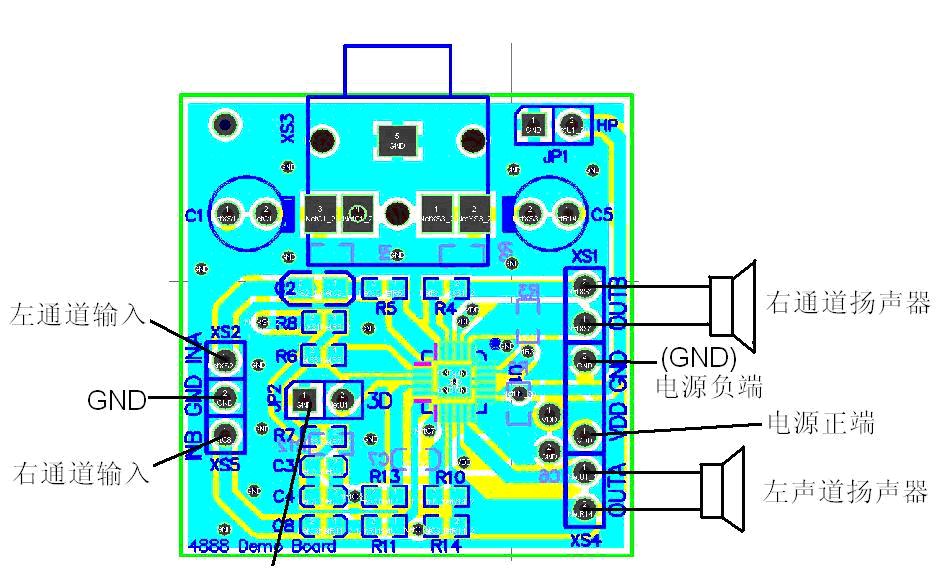

   六.3D增強
    LM4888/HT4888 有一個特征,3D 音頻增強效應,用來擴展從一個立體聲音頻信號察覺到的聲音級別。3D 音頻增強改善了因系統規;蛟O備的限制,立體聲左右喇叭相距太近時的兩通道隔離度。
3D 效應需要由外部的一個RC 網絡來啟動。立體聲喇叭輸出和耳機輸出有自己獨立的RC 網絡,因此3D 效應可以在每一種立體聲輸出之間獨立設置。3D 效應量由R5 和C7 或者C3D ADJ 設定,減小R5 的值會增大3D 效應。增加電容的值(C7 和C3D)可以降低3D 效應的截止低頻頻率,高于該頻率3D 效應就開始作用。

   在3D CONTROL 上加高電平將激活3D 效應,同時會引起增益的增大,倍增因數是(1 +20kΩ/R5)。如設R5 值為20kΩ,則3D效應激活時會導致增益增大到原來的(1 + 20kΩ/R5)2 倍或6dB?筛兄3D 量還與其它許多因素有關比如揚聲器的位置以及離收聽者的距離。因此使用者在應用中可以嘗試多種R5 和C3D 的搭配來獲得最佳的3D 效果,3D 效果沒有好壞之分,對于每一個用戶個體只有適合與不適合之分。同時注意,當3D 啟動時,R3 和R4 代替了R2,R6 和R7 代替了R8。

 七.應用原理圖

 八. 針對3Ω 和4Ω 負載的PCB 布局和供電穩定性考慮
     負載功耗與負載上壓降以及負載大小有關。當負載阻值減小時,放大器輸出引腳和負載之間的互連線阻抗(PCB 線軌和導線)的功耗不容忽視。冗余的線軌電阻引起電壓降,功率消耗在線軌上,負載達不到額定功耗。例如,0.1Ω 軌跡電阻將輸出到4Ω 負載上的功耗從2.1W 減少到2.0W。負載功率減少的問題隨負載阻抗的降低而更加惡化。因此,為了保持最高的負載消耗和最大的輸出電壓擺幅,連接輸出管腳到負載的PCB 線軌越寬越好。
    電源電壓調制穩定性差會影響最大的輸出功率。較差的電源調制輸出電壓將隨著負載電流的增加而降低同時還引起擺幅的降低,輸出信號削頂,減少的輸出功率。甚至當調制電源非常穩定時,線軌電阻產生跟不穩定電源一樣的效應。因此,使電源線軌盡可能的寬能有助于保持輸出電壓滿擺幅。
