TDA7491系列CLASS-D/D類功放IC電路特點及應用原理圖介紹
文章來源: 更新時間:2010/9/9 0:21:00
在線咨詢:
給我發消息
張代明 3003290139
給我發消息
李湘寧 2850985550
給我發消息
姚紅霞 3003214837
13713728695




  TDA7491系列包括TDA7491LPTDA7491PTDA7491HVTDA7491MV,采用PowerSSO-36封裝,工作電壓5V-18V,TDA7491LP/TDA7491P/TDA7491HV/TDA7491MV管教PIN TO PIN,廣泛應用于LCD顯示器、電視、便攜式PC等。

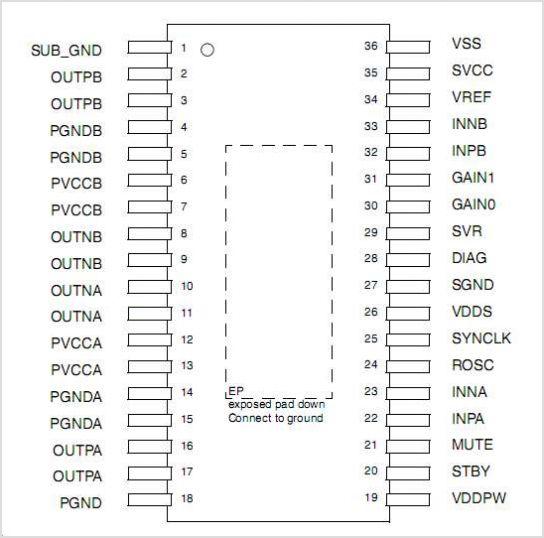

引腳功能

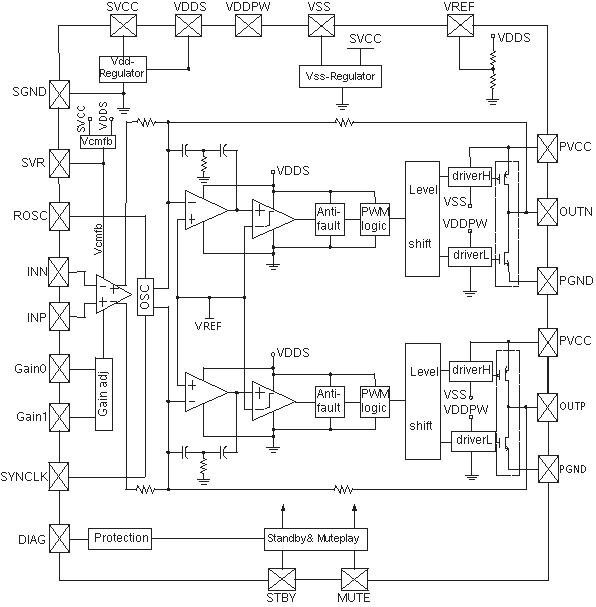

 功能框圖



TDA7491LP介紹

主要特點

1) 輸出功率

     9V工作電壓、8Ω負載時輸出功率為5W+5WTHD = 10%);

  在6V工作電壓、4Ω負載時輸出功率為5W+5WTHD = 10%);

2)  工作電壓5V-14V

3)  D類放大器,效率可達90

4)     四個可選擇的固定增益(20dB, 26dB, 30dB 32dB;

5)  差分輸入降低共模噪聲;

6)  無濾波器;

7)  無開關機POP聲;

8)  靜音MUTE功能;

9)  過流保護功能、過熱保護功能;

詳細的產品資料請查閱:http://www.wujiu5zhuce.cn/products_3436.htm

TDA7491LP應用原理圖





TDA7491P介紹

主要特點

1) 輸出功率

     11V工作電壓、6Ω負載時輸出功率為10W+10WTHD = 10%);

  在12V工作電壓、8Ω負載時輸出功率為10W+10WTHD = 10%);

2)  工作電壓5V-18V

3)  D類放大器,效率可達90

4)     四個可選擇的固定增益(20dB, 26dB, 30dB 32dB;

5)  差分輸入降低共模噪聲;

6)  無濾波器;

7)  無開關機POP聲;

8)  靜音MUTE功能;

9)  過流保護功能、過熱保護功能;



詳細的產品資料請查閱:http://www.wujiu5zhuce.cn/products_3437.htm

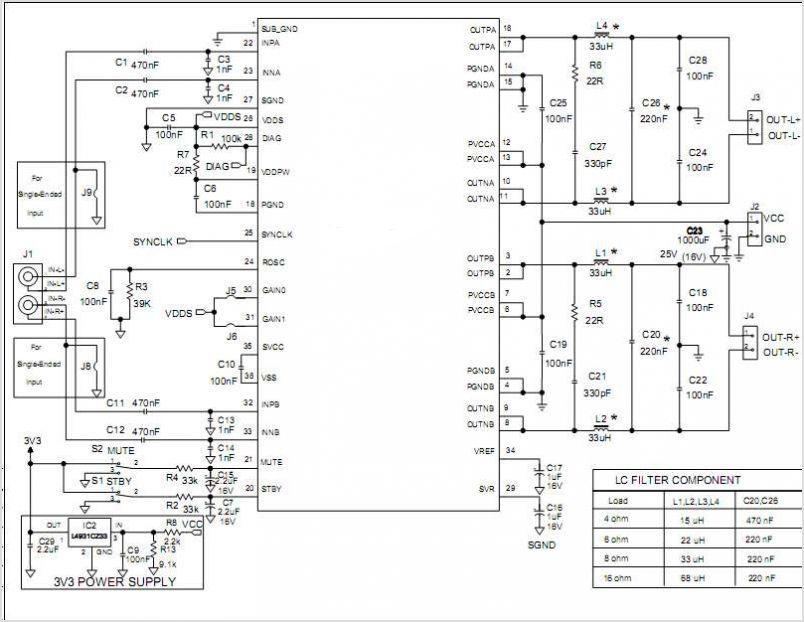

TDA7491P應用原理圖





TDA7491HV介紹

主要特點

1) 輸出功率

     18V工作電壓、8Ω負載時輸出功率為20W+20WTHD = 10%);

2)  工作電壓5V-18V

3)  D類放大器,效率可達90

4)     四個可選擇的固定增益(20dB, 26dB, 30dB 32dB;

5)  差分輸入降低共模噪聲;

6)  無濾波器;

7)  無開關機POP聲;

8)  靜音MUTE功能;

9)  過流保護功能、過熱保護功能;

詳細的產品資料請查閱:http://www.wujiu5zhuce.cn/products_3438.htm

TDA7491HV應用原理圖
