AW8730超大音量/防破音/超低EMI/K類音響功率放大器IC電路特點及應用原理圖介紹
文章來源: 更新時間:2010/10/8 21:54:00
在線咨詢:
給我發消息
李湘寧 2850985550
給我發消息
張代明 3003290139
給我發消息
鄢先輝 2850985542
13713728695


概要

AW8730是一款采用高壓工藝內部集成升壓電路實現超大音量輸出的K類音響功率放大器。在鋰電池供電時,即使電池電壓不斷下降也能持續提供2W的輸出功率,在便攜式產品中達到震撼級的音效。獨特的防破音(NCN)功能根據輸出信號的大小自動調整增益實現舒適的聽音感受。

AW8730采用一線脈沖方式控制,一線脈沖控制有兩個狀態,狀態1的增益為12dB,沒有防破音功能;狀態2的增益為16dB,開啟防破音功能。完善的保護功能有效防止芯片在異常工作狀況下?lián)p壞;只需少量的外圍應用元件,適合便攜產品應用。

AW8730提供4mm×4mm 28-Pin TQFN封裝,額定的工作溫度范圍為-4085



特性

¨  獨創的K類音響功放結構

¨  采用高壓工藝

¨  內部集成升壓電路

¨  當VDD=4.2V時,輸出功率2W

¨  具有防破音(NCN)功能

¨  一線脈沖方式控制

¨  優異的噼噗-咔嗒Pop-Click)雜音抑制

¨  過溫保護、短路保護

¨  ±8KV HBM ESD

¨  ±400mA Latch-up

¨  4mm×4mm 28-Pin TQFN封裝

應用

¨  手機

¨  MP3/PMP

¨  GPS

¨  數碼相框

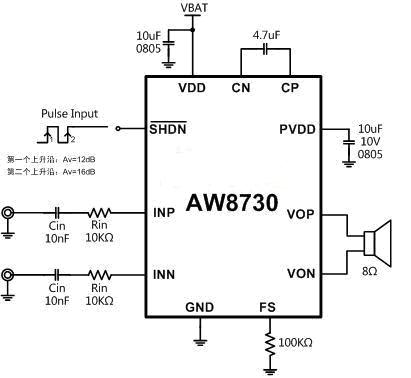

典型應用圖
