CSC9422內置運算放大器/四個音頻輸入信號選擇/MCU控制音量加減的電子音量控制電路IC電路特點及應用原理圖介紹
文章來源: 更新時間:2010/11/30 16:26:00
在線咨詢:
給我發消息
李湘寧 2850985550
給我發消息
張代明 3003290139
給我發消息
鄢先輝 2850985542
13713728695


概述與特點
CSC9422F 是一個使用CMOS 技術,且專為便攜音響設備設計而成的音量控制電路。IC 內建運算放大器,只需要幾個外圍元件,就可以提供廣泛的音頻功能,包括主音量平衡,音量衰減,低音,高音,響度和輸入轉換。

該電路的特點如下:
1. 具有寬廣的工作電壓范圍:6.0~12.0V
2. 音質控制:低音,高音:18dB~-12dB(16 種選擇)
3. 輸入選擇:四個輸入信號的任意一個都有四個增益選擇:0dB,6dB,12dB,18dB
4. 主音量:左右聲道分別控制,范圍:0~-78dB 與-∞,1dB~
2dB/步
5. 合并運算放大器,減少外圍元件
6. 合并5V 單片機系統的接口
7. 低功耗
8. 需要少數外圍器件
9. SDIP28 或SOP28 封裝

引出端功能

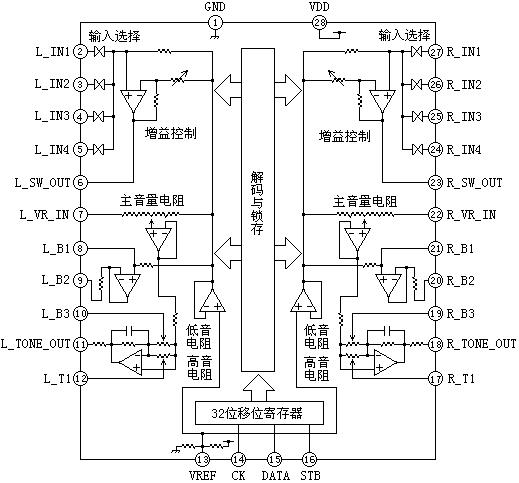

方框圖

詳細的產品資料及銷售信息請查閱:http://www.wujiu5zhuce.cn/products_3534.htm
