| HC6808/XH6810音樂動感2組LED閃燈IC電路特點及應用原理圖介紹 |
|
|
| 文章來源： 更新時間：2010/12/29 22:05:00 |
在線咨詢： |
| |
產品特征:
l 工作電壓2.2V-5.5V;
l 采用CMOS工藝，低工耗;
l 2組LED輸出，隨音樂閃動;
HC6808/XH6810二者管教兼容。
IC封裝腳位圖SOP8
管腳描述:
|
VDD
|
電源正極
|
|
IN
|
信號輸入端口
|
|
OSCI
|
振蕩輸入端口
|
|
OSCO
|
振蕩輸出端口
|
|
GND
|
電源負極
|
|
LED1
|
LED輸出端口
|
|
LED2
|
LED輸出端口
|
|
TEST
|
測試端口
|
極限工作條件
|
RATING VALUE
|
|
電源電壓 2.2-5.5V
|
|
輸入/輸出電壓 GND-0.3V to VDD+0.3V
|
|
工作環境溫度 -10oC to 60 oC
|
|
儲藏環境溫度 -25oC to 125oC
|
電氣參數:
|
參數
|
符號
|
最小值
|
典型值
|
最大值
|
測試條件
|
|
工作電壓
|
VDD
|
2.2V
|
5V
|
5.5V
|
|
|
工作電流
|
Iop
|
---
|
50uA
|
300uA
|
VDD=3V
|
|
RC振蕩頻率
|
fosc
|
50KHz
|
64KHz
|
80KHz
|
ROSC=680K
|
|
輸入端口上拉電阻
|
R
|
50kΩ
|
---
|
---
|
|
|
輸出端口吸取電流
|
Isink
|
---
|
20mA
|
|
VDD=3V
Vol=1.2V
|
|
芯片最大工作電流
|
Imax
|
|
|
200mA
|
VDD=4.5V
|

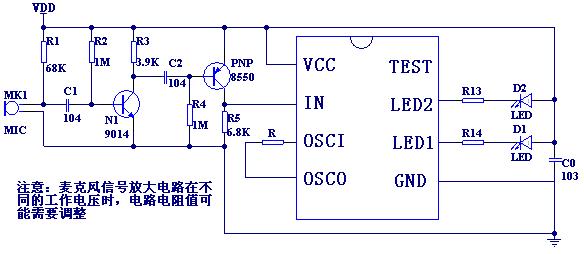

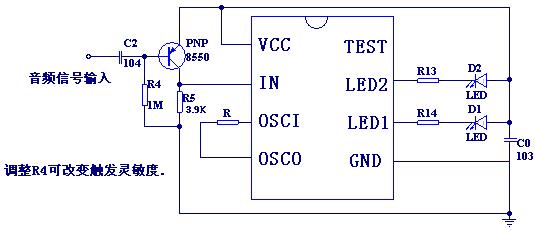

應用電路圖
.JPG)
.JPG)

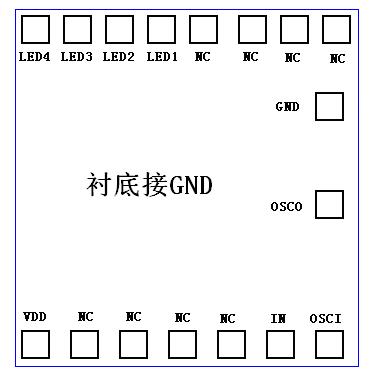

綁定PAD圖
(注: 2個LED工作時建議使用LED1、LED3, 3 個 LED 工作時建議使用LED1、LED3 和 LED4)
.JPG)
|
| |
|
|
|
|
|
| |
|
| |
|
|
