ET6208/ET6210/ET6212趣味燈驅動IC/LED音樂頻譜IC電路特點及應用原理圖說明介紹
文章來源: 更新時間:2011/1/24 18:12:00
在線咨詢:
給我發消息
李湘寧 2850985550
給我發消息
張代明 3003290139
給我發消息
鄢先輝 2850985542
13713728695


概述

  ET6208/6210/6212是一顆單片集成音頻7段圖形均衡器并可驅動8*8(ET6208),10*10(ET6210)12*12(ET6212)點陣的LED驅動電路。ET6208/6210/6212有音頻同步模式和普通模式兩種工作模式。在音頻同步模式下,通過內置帶通濾波器把20Hz~20KHz的輸入音源信號細分為7個頻段,再通過內置的高精度ADC把每個不同頻段的平均幅度值轉換成對應的數字值,同時計算出音源信號的總平均幅度值,最后送到輸出顯示。在音頻同步模式下MCU無須進行任何數據操作,只需要設置相應的指令,LED燈就可以隨著輸入音源的頻率以及強弱同步顯示7路對應頻率的幅度,和1路總音量強弱顯示。在普通模式下,可以實現1/8(ET6208),1/10(ET6210)1/12(ET6212)占空比的動態LED顯示,內置128階的亮度等級可以幫助用戶實現更多彩的圖案,同時還內置了7個時間等級的自動呼吸功能。256*8bit(ET6208)256*10bit(ET6210),256*12bit(ET6212)RAM,可以任意設置顯示RAM的首地址、顯示長度及RAM的顯示周期數,在不過多占用系統資源的前提下大幅度增加了用戶的可編程性。工作電壓2.7V-5.5V

功能特點

l         可選擇的音頻同步模式和普通模式

l         音頻同步模式最少只需發送一條指令,無須MCU進行任何的數據操作

l         -18dB~+18dB音頻信號增益可調整

l         7段音頻均衡器及1路總音量強弱顯示

l         音頻模式下用戶可自定義顯示幅度對應的閾值

l         音頻模式下用戶可以自定義音頻同步顯示LED陣列的排列方式(僅針對ET6210ET6212

l         普通模式和音頻模式均可以實現128階亮度等級

l         內置256*8bit(ET6208)256*10bit(ET6210)256*12bit(ET6212)RAM可任意設置顯示RAM的首尾地址及周期數

l         普通模式下可以實現10*10,12*12標準字庫的漢字顯示(僅針對ET6210,ET6212

l         7個時間等級的自動呼吸功能

l         10bits ADC

l         I2C總線接口

l         用戶可以通過I2C總線接口讀取音頻信號并自行設定音樂隨動顯示方式

l         封裝形式為QFN24(ET6208Y),QFN28(ET6210Y),QFN32(ET6212)

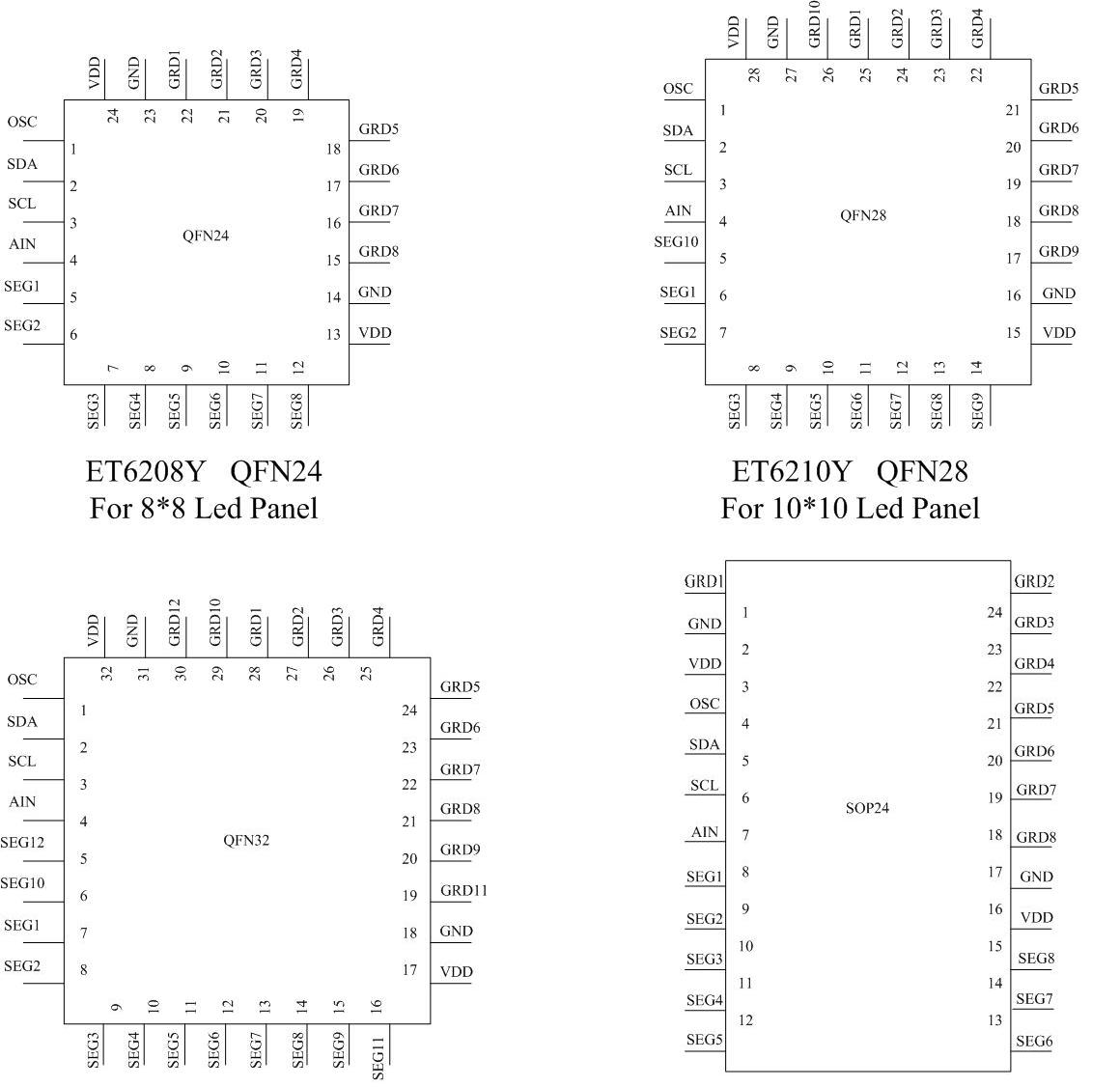

管腳排列圖

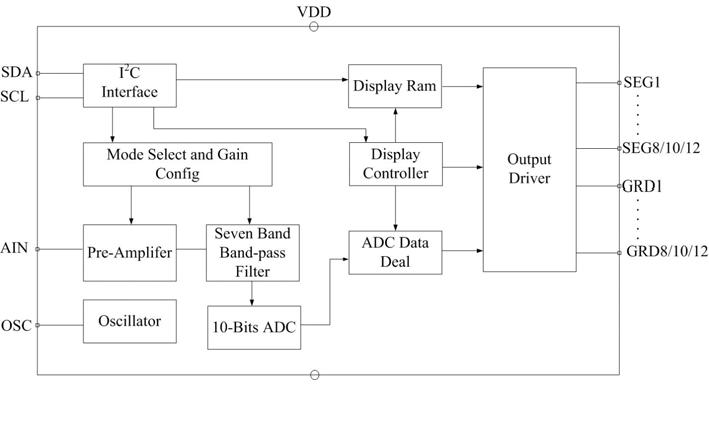

功能框圖



應用原理圖



我司現在力推帶呼吸功能的LED音樂頻譜IC,給您的產品帶來全新的個性化體驗,詳細的產品資料請查閱:http://www.wujiu5zhuce.cn/products_3595.htm
