產品概述
AX2337是一款音頻功放電路,集成了音質處理模塊和D類功放模塊,支持4通道信號輸入選擇。信號采用模擬方式進行處理,保證高性能和低功耗。電路支持?jǐn)?shù)控音量調節、高音增強和低音增強功能,通過I2C接口進行通信。管教完全兼容PT2337
主要特點
l 電源電壓3~6.5V。
l 2W×2 D類功放(VDD=5V,RL=4Ω)。
l 4路音頻輸入。
l 32級音量調節。
l 高低音控制。
l 功放兩級電壓增益可選(20dB、26dB)。
l 低功耗設計。
l 高電源抑制比。
l 過溫保護、過流保護、低電壓保護。
l I2C接口。
l 封裝形式為LQFP 48。

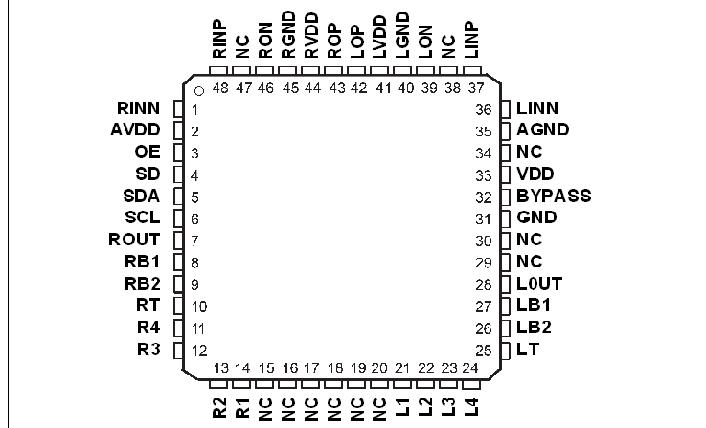

引出端排列
.JPG)

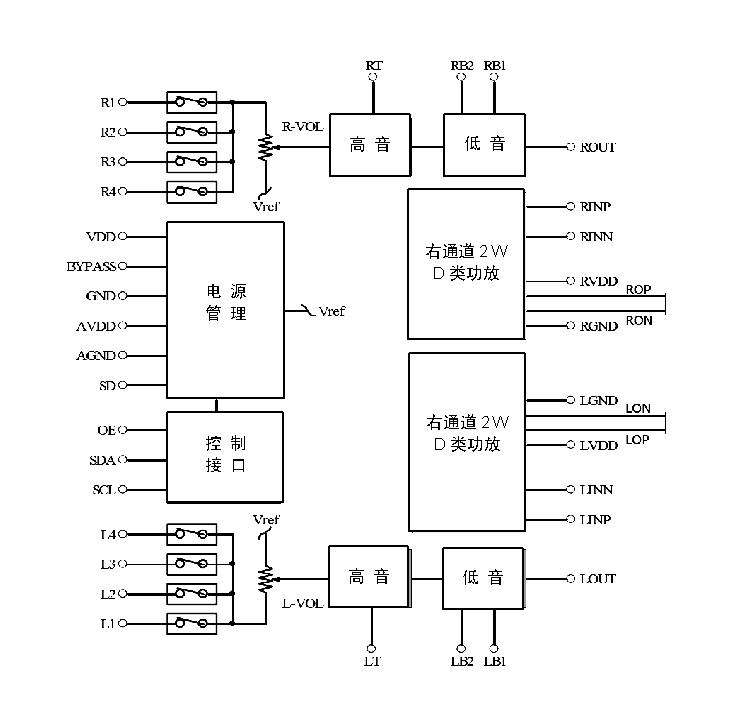

功能框圖
.JPG)
應用原理圖

我司現在力推AX2337,管教功能完全兼容PT2337,詳細的產品應用資料及銷售信息請查閱:
http://www.wujiu5zhuce.cn/products_3596.htm
|
