LP3120 無電感電荷泵DC-DC升壓轉換器IC性能特點及應用電路圖介紹
文章來源: 更新時間:2011/8/27 23:07:00
在線咨詢:
給我發消息
李湘寧 2850985550
給我發消息
張代明 3003290139
給我發消息
鄢先輝 2850985542
13713728695


產品概述:
LP3120是一款低噪音、固定頻率的電荷泵DC/DC變換器,使用整倍數轉換,在DC-DC應用中提高效率。由此,當輸入電壓為1.8V~4.5V時,LP3120可提供固定的電壓或高至270mA的電流。當輸入電壓為2.7V~5.5V時,可提供固定的電壓或高至270mA的電流。 只需3個外接電容。 熱關斷保護設置,在VOUT到GND持續短路的情況下自我保護。內置的軟啟動系統有效防止啟動時過大電流的沖擊。將內部開關頻率設定為400KHz,因而能夠采用小表面貼裝型電容器。關斷時負載和VIN斷開,從而使靜態電流低于1μA。LP3120采用小外型SOT-23-6封裝。

特點:
●低噪音持續頻率工作

●輸出電流:高達250mA

●自動軟啟動

●輸入電壓范圍:2.7V~5.0V

●無需電感

●400KHz開關頻率

●超低停機電流:ICC<1μA;

●小外型SOT-23-6封裝(無鉛封裝)

應用

蜂窩電話

數碼相機

MP3播放器

PDA、筆記本電腦

GPS接收機

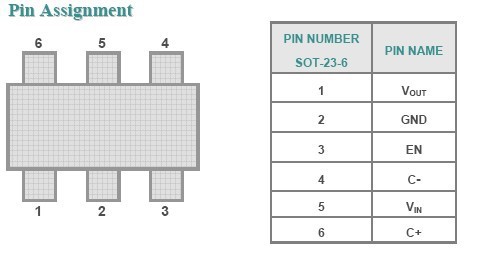

管教功能說明




LP3120典型應用電路說明

Figure 1: Regulated 5V Output

 Figure 2: USB Port to Regulated 5V Power Supply

Figure 3: Lithium-Ion Battery to 5V White or Blue LED Drivers

我司專注電源管理IC的推廣銷售,現力推無電感電荷泵DC-DC升壓IC  LP3120詳細的產品資料請查閱:http://www.wujiu5zhuce.cn/products_3631.htm
