產品概述
CS6219是能在每通道中連續輸送3W的RMS功率至3Ω負載的立體聲音頻放大器。先進的DC音量控制既可減少外部組件，又與BTL(揚聲器)音量控制和SE(耳機)音量控制兼容。Fade控制模式下, 能確保系統開機與關機狀態平順。管腳功能與EUA6011/EUA6019/TPA6011兼容，采用TSSOP-24封裝。
音量調節應用方法說明
CS6219的音量調節有BTL模式的音量調節和耳機模式的音量調節兩種，由VOLUME（21腳）、SEDIFF（20腳）、SEMAX（19腳）的DC電平來實現，該DC電平可由變阻器或者由兩個電阻對VDD和AGND分壓來得到（見圖1）。
VOLUME腳調節BTL模式的音量。例如：當VDD=5V，通過變阻器調節VOLUME電壓=2.95V,則BTL下的增益為6dB（具體增益對應的電壓點請查表1）。
SEDIFF腳調節耳機模式的音量。耳機音量大小取決于VOLUME腳、SEDIFF腳的電壓差。例如：當VDD=5V時，VOLUME電壓=2.95V，SEDIFF電壓=1V，則耳機增益為-18dB（具體增益對應的電壓點請查表2）。.此腳對BTL模式無效
SEMAX腳限制耳機模式的最大音量。也就是說，在耳機模式下，如果VOLUME腳與SEDIFF腳的電壓差大于SEMAX的電壓，則音量將被SEMAX腳的電平限制。.此腳對BTL模式無效
.若不需要音量調節功能，則將VOLUME、SEMAX端接電源，SEDIFF端接地，此時對應的BTL的增益為20dB,耳機增益為14dB.

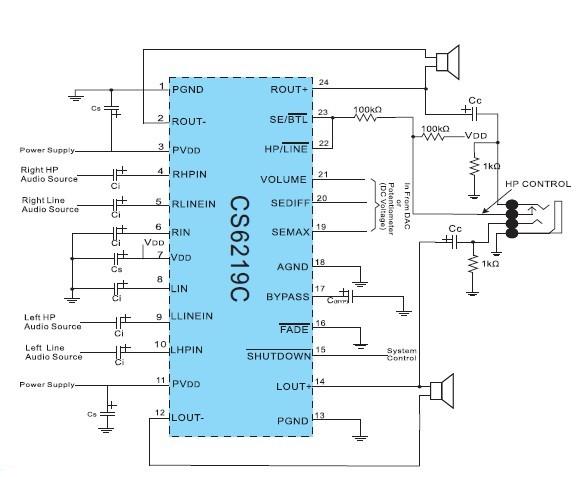

圖一

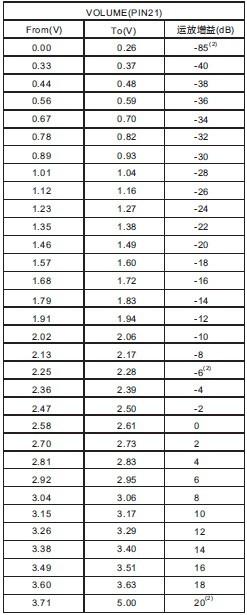

表1. DC 音量控制(BTL 模式, VDD=5V)

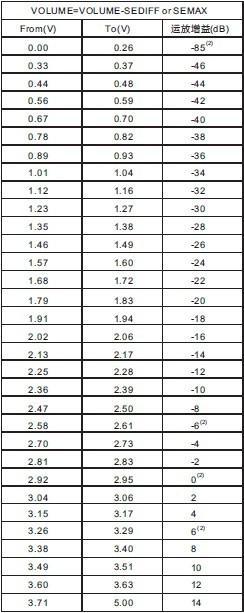

表2. DC 音量控制(SE 模式, VDD=5V)
