D類功放IC一直倍受EMI的困擾，EMI主要來源：
1、輸出方波在高低切換過程中釋放的高頻能量
2、由于“死區”時間的存在，死區釋放后，功率管體二極管反向恢復引起尖峰能量
3、PCB上雜散的電容和電感引起的輸出方波上疊加的振鈴能量傳統的D類功放IC一般都是用開關管直接驅動功率管輸出功率，可以說對輸出方波的上升和下降時間以及波形完全是失控的。如圖1,2所示，實際應用中傳統D類功放IC的輸出方波有很大的過沖和很長時間的振鈴，并且上升時間和下降時間完全是失控的。因此，會有很大的EMI干擾。

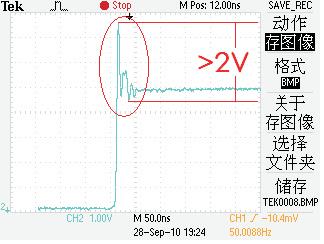

圖1 D類功放IC上升沿

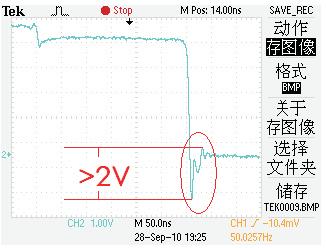

圖2 D類功放IC下降沿
