微打印機智能鋰電池充電器—為滿足IT行業便攜式微打印機而設計的具有主從機電池識別的優先充電功能的鋰電池智能充電器。解決了單一電池或多塊電池同時在位，充電器只具備單一充電或同時充電的現狀。大大提高了充電器在同體積同功率下的充電效率。增進了便攜式產品對備用電池的利用效率。該技術規屬于智能鋰電池充電識別技術鄰域。
一、8.4V/1A微打印機智能鋰電池充電器設計方案要求
1） 充電器具備充電識別功能，分別通過兩個指示燈對主從電池進行充電指示。
2）在任何充電狀態下，充電器都優先充打印機主機電池，充飽后再充從機電池：當從機電池在充電時，只要主機電池在位，充電器會自動識別，并轉換給主機電池進行充電，充飽后再繼續給從機電池進行充電。
3）整個充電過程中，分別有兩個指示燈指示充電方式：（主機充電指示燈、從機充電指示燈）充電過程亮紅燈，充飽后亮綠燈，電池不在位時不亮燈。

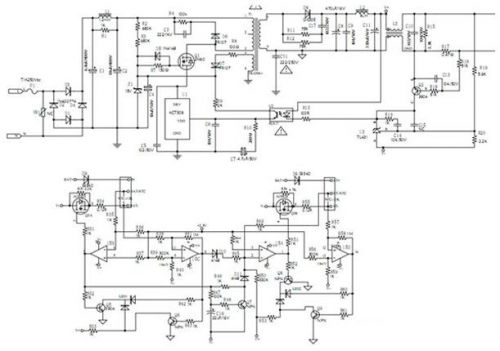

4） 8.4V/1A微打印機智能鋰電池充電器原理圖
|
