產品概要
CS8353C 是一款帶AB/D切換，內置BOOST升壓模塊，固定20倍增益，5.5WX2立體聲，R類音頻功率放大器。內置的BOOST升壓模塊可以將鋰電池電壓升壓至6.5V可以為4Ω的負載提供5.5W的恒定功率，BST_EN使能端可以單獨控制BOOST模塊的開啟和關閉，AB類和D類可切換模式的設計，最大限度的減少音頻子系統中功放對FM的干擾。CS8353C在鋰電池的供電電壓范圍內提供了極致的功率輸出，使得CS8353C成為便攜式音箱設備特別是藍牙音箱產品的最優選擇。
CS8353C雙通道音頻功率放大器是為需要輸出高質量音頻功率的系統設計的，它采用表面貼裝技術，只需要少量的外圍器件，便使系統具備高功率的音頻輸出。CS8353C采用雙通道設計使芯片具有了橋事聯接揚聲器放大，簡化了音頻系統的外圍電路設計。另外內置升壓的設計，使得音頻系統突破了電源電壓的限制，讓便攜音箱有了更極致的音樂感受。內置了低功耗待機電路和過熱保護電路，同時內置了雜音消除電路，可以消除芯片啟動和關斷過程中的咔嗒聲或噼噗聲。
CS8353C提供了纖小的TSSOP24L-PP封裝形式供客戶選擇，其額定的工作溫度范圍為-40℃至85℃。
性能特點
●內置BOOST模塊，AB類D類集成的特殊R類結構
●輸出功率
PO at 1% THD+N, VIN = 4.2V
RL = 4Ω 4.50W/CH
PO at 10% THD+N, VIN = 4.2V
RL = 4Ω 5.50W/CH
● 優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
●工作電壓范圍：2.5V到5.0V
●MUCH功能:功放靜音同時,PVDD可輸出最高2A的電流
●無需濾波的Class-D結構
● 72%的效率
●高電源抑制比(PSRR)：在217Hz下為70dB
●啟動時間 (160ms)
●靜態電流 (10mA)
●低關斷電流 (＜0.1μA)
●過流保護，短路保護和過熱保護
●符合Rohs標準的無鉛封裝
應用
便攜式藍牙音箱
管教封裝及排列
典型應用圖

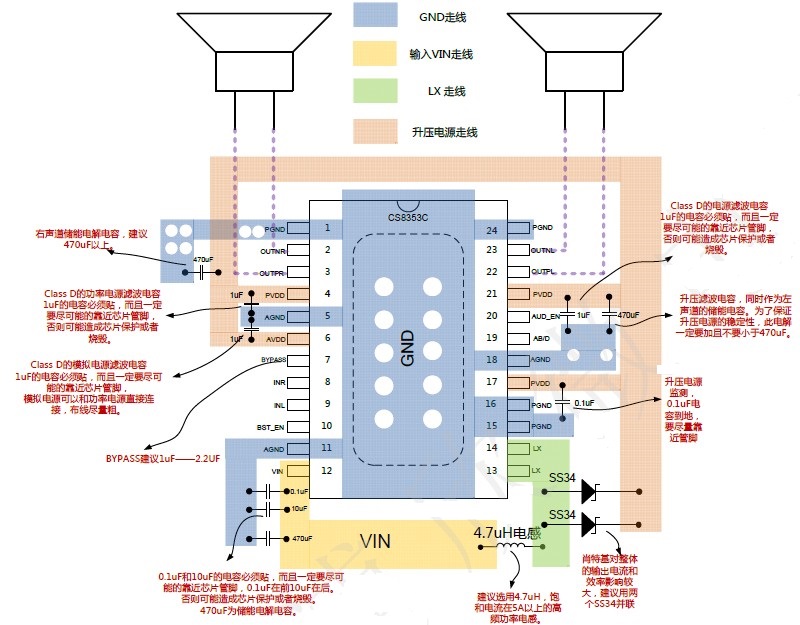

CS8353C PCB設計指南
1、所有的GND包括各個電容的GND都應該有良好的連接，可以就近與大面積的鋪銅相連接，盡可能減小地回路的電阻和電感。具體布線如上圖藍色部分。
2、PIN2為芯片的模擬模塊提供電源，與輸入電源連接，必須貼兩個陶瓷貼片電容，0.1uF和10uF，要盡可能的靠近芯片管教。
3、芯片的大電流路徑為：VIN→電感→LX（PIN13,14)→肖特基→PVDD(PIN21,4)→GND。電流路徑上的走線要盡可能的短，粗。
A、PIN12并不走大電流，大電流主要從VIN到電感，可以給PIN12單獨引線，也可以用大片金屬直接連接PIN12和電感一端；
B、電感應該盡可能靠近芯片，以縮短LX到電感的走線距離。LX走線盡可能短粗，有利于性能，效率EMI的提升。如果EMI有問題，可以在靠近LX的地方加入RC吸波電路，電感選用4.7uF,5A飽和高頻功率電感；
C、肖特基和電感緊鄰放置，盡可能縮短走線距離；
D、升壓輸出的走線也要盡可能粗，（圖中淡粉色部分），功放的供電都由這根線完成。為保證升壓電源的穩定性，470uF的電解電容是必須的，盡可能靠近肖特基，同時可作為左聲道的儲能電容；
4、PIN21,4分別為左右通道的功率電源。必須緊靠管教貼一個1uF的濾波電容。PIN6為功放模擬電源，可以直接和PIN4相連，但一定要保證緊靠管教有一個1uF電容。建議為右聲道也加一個470uF的電解儲能電容，提供瞬態低頻響應。
5、PIN17功能為監測升壓電源，需要緊靠管教貼一個0.1uF的濾波電容。
