Linear推出具有源輸出放電的高壓、低噪聲、低壓差電壓線性穩壓器 LT3061。該器件在滿負載時，以 250mV 壓差電壓提供高達 100mA 的連續輸出電流。LT3061 包含一個內部 NMOS 下拉電路，如果 SHDN 引腳被驅動至低電平或輸入電壓被關斷，那么該下拉電路就給輸出電壓放電。這種快速輸出放電有助在需要電源調理的應用中于啟動和停機時保護負載，例如在高端成像傳感器的應用。
LT3061 具備 1.6V 至 45V 的寬輸入電壓范圍，提供 0.6V 至 19V 的可調輸出電壓。單個電容器實現可編程超低噪聲工作、在 10Hz 至 100kHz 帶寬上噪聲僅為 30µVRMS 并提供基準軟啟動功能，從而防止輸出電壓在接通時過沖。LT3061 在整個電壓、負載和溫度范圍內提供了高度準確的 ±2% 輸出電壓容差。該器件的寬輸入和輸出電壓范圍、快速瞬態響應、45µA (工作時) 和 <2µA (停機時) 的低靜態電流使其非常適合于需要最佳運行時間的便攜式電池供電型系統、以及用于汽車、工業和航空電子電源應用。
LT3061 采用小型、低成本陶瓷輸出電容器工作，從而優化了穩定性和瞬態響應。該 IC 用最小電容值為 3.3µF 的輸出電容器可穩定。該器件的內部保護電路包括電池反向保護、電流反向保護、折返電流限制和過熱限制。
LT3061 采用耐熱性能增強型 8 引線 2mm x 3mm DFN 和 MSOP 封裝，提供了緊湊的占板面積。E 級和 I 級版本具 –40°C 至 +125°C 的工作結溫范圍，高可靠性 H 級規定在 –40°C 至 +150°C 范圍內工作，而軍用 MP 級則工作在 –55°C 至 +150°C。DFN 和 MSOP 封裝 E 級版本的千片批購價為每片 1.55 美元。所有器件均有現貨供應。
性能概要：LT3061
·輸出電流：100mA
·低壓差電壓：250mV
·在停機或去掉輸入電源時的有源輸出電壓放電
·低噪聲：30µVRMS (10Hz 至 100kHz)
·低靜態電流：45µA
·寬輸入電壓范圍：1.6V 至 45V
·可調輸出電壓范圍：0.6V 至 19V
·輸出容差：在整個負載、電壓和溫度范圍為 ±2%
·用單個電容器實現基準軟啟動和降低輸出噪聲
·用 3.3µF 陶瓷電容器可穩定
·低停機電流：<2µA
·電池反向和電流反向保護
·熱限制和折返電流限制
·耐熱性能增強型 8 引線 2mm x 3mm DFN 和 MSOP 封裝

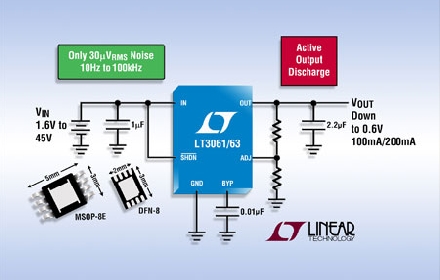

照片說明：具有源輸出放電的 45VIN、0.6VOUT 100mA 超低噪聲 LDO |
