概述
HT6872是一款低EMI的，防削頂失真的，單聲道免濾波D類音頻功率放大器。在6.5V電源，10%THD+N，4Ω負載條件下，輸出4.71W功率，在各類音頻終端應用中維持高效率并提供AB類放大器的性能。
HT6872的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在電池應用中由電源電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。同時芯片具有ACF-Off模式。
HT6872具有獨有的電磁輻射（EMI）抑制技術和優異的全帶寬低輻射性能，輻射水平在不加任何輔助設計時仍遠在FCC Part15 Class B 標準之下，不僅避免了干擾其他敏感電路還降低了系統設計難度。
HT6872內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
此外，HT6872內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
特點
・防削頂失真功能(Anti-Clipping Function, ACF)
・優異的全帶寬EMI抑制性能
・免濾波器數字調制，直接驅動揚聲器
・輸出功率
1.40W (VDD=3.6V, RL=4Ω, THD+N=10%)
2.82W (VDD=5.0V, RL=4Ω, THD+N=10%)
4.71W (VDD=6.5V, RL=4Ω, THD+N=10%)
・卓越的“咔嗒-噼噗”(Click-Pop)噪聲抑制性能
・高信噪比SNR：87dB (VDD=5V, Av=23.5dB)
・低靜態電流
2.64mA (VDD=3.6V, Vin=0V、No load)
3.26mA (VDD=5.0V, Vin=0V、No load)
4.04mA (VDD=5.0V, Vin=0V、No load)
・低關斷電流：0.01μA
・過流保護及自動恢復功能
・過熱保護功能
・欠壓異常保護功能
・無鉛無鹵封裝，SOP8、SOP8-PP和WLCSP-9
應用
・便攜式音箱 ・USB音箱
・iphone/ipod/MP3 docking ・平板電腦
・PMP/MP4/MP5播放器 ・導航儀GPS
・便攜式游戲機 ・手機
・掌上電腦PDAs
引腳信息

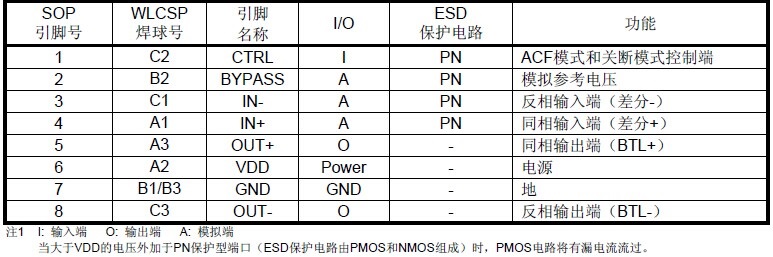

引腳定義
典型應用圖
