DW1084/HR1084 玩具單通道低電壓1A直流電機驅動IC產品概述及應用簡介

文章來源：更新時間：2015/5/22 9:29:00

在線咨詢：

李湘寧 2850985550

張代明 3003290139

鄢先輝 2850985542

13713728695

描述
HR1084是應用于直流電機方案的單通道H橋驅動器芯片。HR1084的H橋驅動部分采用低導通電阻的PMOS和NMOS功率管。低導通電阻保證芯片低的功率損耗，使得芯片安全工作更長時間。此外HR1084擁有低待機電流、低靜態工作電流。這些性能使能HR1084易用于玩具方案。
HR1084內部含有過溫關斷保護。當負載電機是低阻抗的，或者輸出端短路，這樣使能HR1084的輸出電流急劇上升，同時內部溫度也急劇上升。當芯片溫度超過最大溫度閾值（典型150℃），HR1084會關斷所有的輸出，防止?jié)撛诎踩[患。只有當確認了芯片回歸到安全的工作溫度，內置溫度遲滯電流才重新控制驅動電路。采用SOP-8/DIP的封裝，管教功能完全兼容DW1084.

特點
內置PMOS、NMOS的單通道H橋驅動器
四種驅動功能：正傳、反轉、停轉和剎車功能
低RDS(ON)電阻（0.5Ω），連續輸出電流1A
低待機電流（0.1uA）和低靜態工作電流（0.3mA）
低工作電壓
寬電壓供電，1.8V-6.8V
內置過溫關斷保護電路
符合RoHS標準

應用
鋰電池直流電機驅動
玩具機器人控制

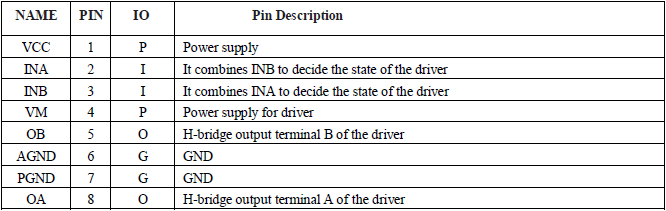

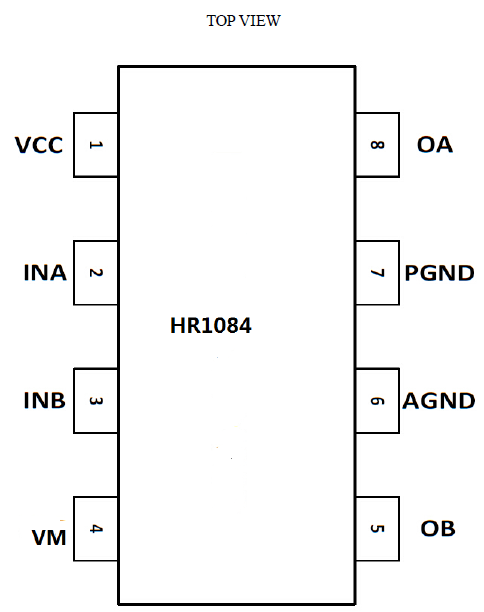

管腳圖
