2015年10月22日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出針對電機市場的，基于Toshiba產品的多個電機驅動解決方案，其中包括基于TB67S109的電機驅動開發評估方案、基于TB67B001FTG無傳感器三相無刷電機控制方案、基于TB67B008FNG的電機驅動方案、基于TB67B000HG的BLDC電機驅動解決方案、基于TMPM375FSDMG的BLDC馬達控制方案等等。

自人類發明電器開始，電機就成為主要的電力消耗品。從家電到辦公設備，再到汽車、工業應用等等，可以說電機無處不在，幾乎任何需要提供動力的地方都要用到馬達。據了解，2014 年全球電機出貨量超過 110 億套。

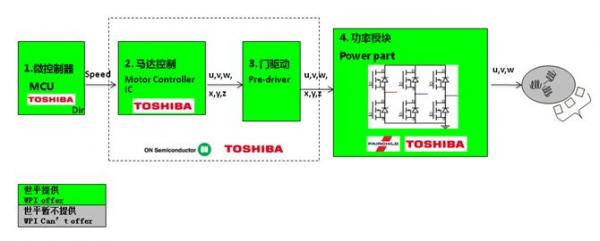

圖示1-大聯大世平代理的Toshiba電機驅動參考方案框架圖

一、基于Toshiba TB67S109的電機驅動開發評估方案

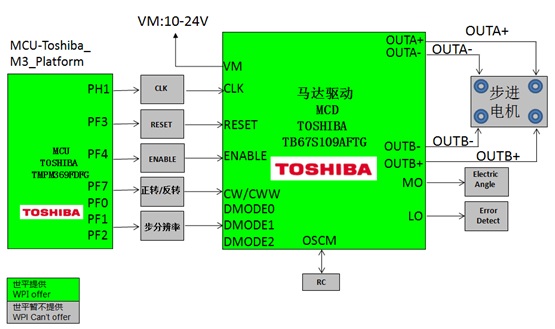

圖示2-大聯大世平代理的Toshiba TB67S109電機驅動開發評估方案

功能描述

①SPEED MODE：本方案在SPEED MODE中，可以控制電機順時針或逆時針方向轉動，并通過按鍵增大或減小電機轉動速度；
②STEP MODE：本方案進入STEP MODE后，可以通過按鍵控制電機向順時針方向或逆時針方向轉動一個Step；
③CIRCLE MODE：本方案進入CIRCLE MODE后，可以通過按鍵控制電機向順時針方向或逆時針方向轉動一圈。

重要特征

①由PWM控制的恒流驅動；
②允許全步，半步，1/4步，1/8步，1/16步，1/32步運行；
③可通過外電阻和外電容自定義電機的斬波頻率。

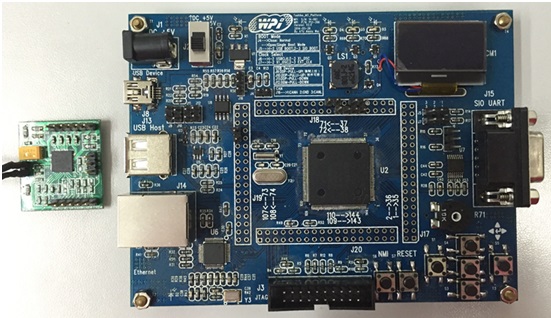

圖示3-大聯大世平代理的Toshiba TB67S109電機驅動開發評估方案照片

二、基于Toshiba TB67B001FTG 無傳感器三相無刷電機控制方案

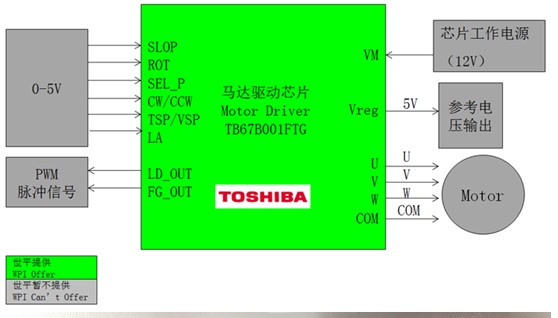

圖示4-大聯大世平代理的Toshiba TB67B001FTG無傳感器三相無刷電機控制方案

功能描述

①馬達的啟動與停止：通過調節VSP腳控制馬達啟動 & 停止；
②馬達的正轉和反轉：通過CW/CCW高地電平輸入控制電機正反轉；
③馬達的速度調節：用VSP腳控制電機轉速；
④FG_OUT轉速反饋信號輸出的控制；
⑤LA超前相位角的調節；
⑥通過RS實現電流檢測；
⑦LD_OUT Lock Detecting Signal Output。

重要特征

①無噪音運行：通過采用150°寬角度整流驅動實現減少振動和電機噪聲；
②無傳感器驅動：可控制三相無刷電機的旋轉，無需任何霍爾傳感器；
③高速旋轉：當使用4極電機時，最大功率轉速為30,000rpm，是由高速PWM驅動和改進的制冷來實現的；
④全集成驅動：集成三相半橋及驅動，最大可驅動25V/3A電機。

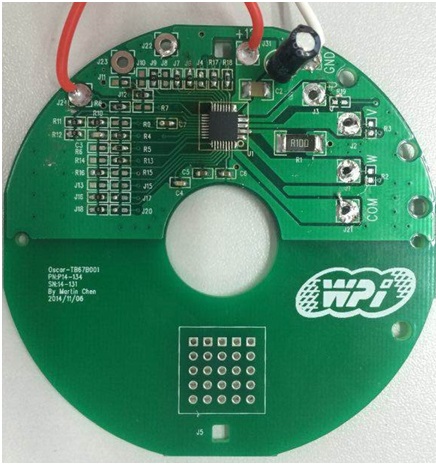

圖示5-大聯大世平代理的Toshiba TB67B001FTG無傳感器三相無刷電機控制方案照片

三、基于Toshiba TB67B008FNG的電機驅動方案

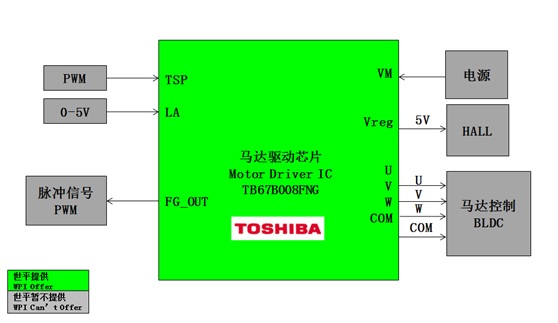

圖示6-大聯大世平代理的Toshiba TB67B008FNG的電機驅動方案

功能描述

①馬達的啟動與停止；
②馬達的速度調節；
③FG_OUT轉速反饋信號輸出的控制；
④LA超前相位角的調節；
⑤通過RS實現電流檢測。

重要特征

①25Vmax/3Amax 無傳感器驅動三相全波模式（內包 Mosfet）；
②超前角控制；
③基于脈沖輸入的控制。

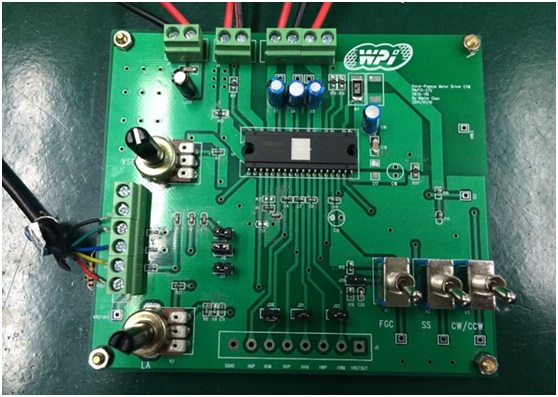

圖示7-大聯大世平代理的Toshiba TB67B008FNG的電機驅動方案照片

四、基于 Toshiba TB67B000HG 的 BLDC 電機驅動解決方案

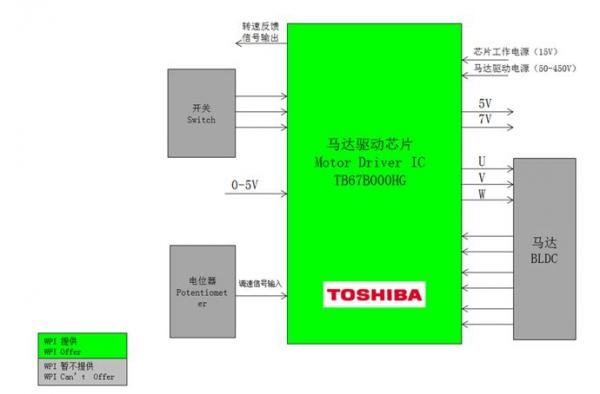

圖示8-大聯大世平代理的Toshiba TB67B000HG的BLDC 電機驅動解決方案

功能描述

①馬達啟動和停止：通過電位器控制 TB67B000HG 的Vsp管腳的輸入電壓來控制 BLDC 馬達的啟動與停止，當Vsp的輸入電壓大于2.1V時，馬達起轉；
②馬達正反轉：通過開關選擇TB67B000HG的CW/CCW管腳的電壓高低來控制馬達正轉和反轉；
③速度調節：通過電位器控制TB67B000HG的Vsp管腳的輸入電壓（0-10V）來控制 BLDC 馬達的轉速，輸入電壓越高轉速越快。

重要特征

①集成正弦波 PWM ⁄ 寬角度整流控制器和高壓驅動器；
②內置振蕩器電路；
③內置過電流保護、熱關斷、欠壓鎖定及馬達鎖檢測；
④馬達的工作電源電壓范圍：50V 至450V。

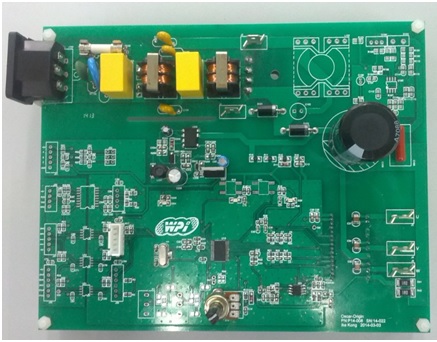

圖示9-大聯大世平代理的Toshiba TB67B000HG的BLDC電機驅動解決方案照片

五、基于Toshiba TMPM375FSDMG的BLDC馬達控制方案

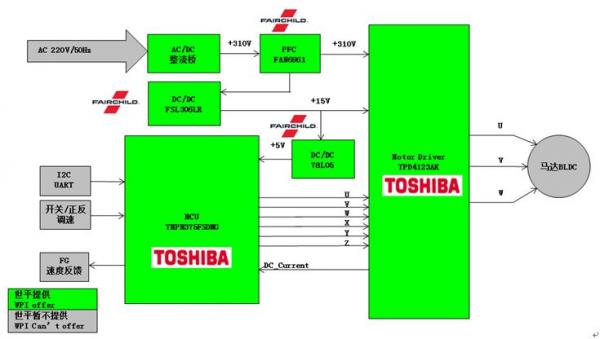

圖示10-大聯大世平代理的Toshiba TMPM375FSDMG的BLDC馬達控制方案

功能描述

①馬達驅動板；
②啟動與停止馬達；
③控制馬達的正轉和反轉；
④調節馬達的速度；
⑤電流保護功能。

重要特征

①ARM Cortex-M3內核，最大工作頻率可達40MHz；
②采用矢量引擎；
③編碼器輸入：1個通道；
④運算放大器：1個通道；
⑤內部振蕩器（I-OSC）；
⑥16位定時器：4個通道；
⑦12位AD轉換器：4通道（2µs轉換時間（ADC轉換時鐘=@40MHz））。


圖示11-大聯大世平代理的Toshiba TMPM375FSDMG的BLDC馬達控制方案照片
