KF8L12Z08是ChipON 8位超低功耗MCU中的第一款，特點是集成了低功耗的跨阻放大器，能夠以非常簡單的線路實現小電流檢測。
跨阻放大器（TIA）是電流轉至電壓的轉換器。在傳感器應用中，特別是高靈敏度傳感器，很多是輸出電流的，要計算有多少電流通過該傳感器， 通常采用把電流信號轉化為電壓信號的跨阻放大器來測量。
KF8L12Z08 在正常運行模式情況的功耗是 150uA @1MHz / 3.0 V ,具有多種低功耗模式，在深度休眠模式下的功耗是0.42uA @3.0 V，看門狗打開功耗為1.01uA @3.0 V， 而且供電電壓范圍寬達 2.1V～5.5V, 這是業界最寬的 電壓范圍。

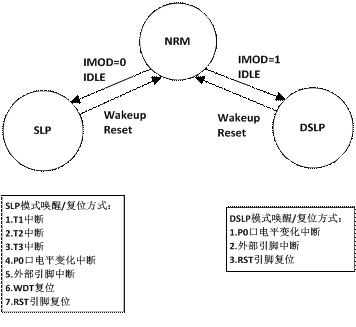

1、 KF8L12Z08功耗模式 1.1 三種功耗模式
KF8L12有三種功耗模式：
正常運行模式 (Normal run mode, NRM)
休眠狀態下：
休眠模式 (Sleep mode, SLP)
深度休眠模式 (Deep sleep mode, DSLP)
1.2 低功耗外設配置
在SLP模式下可以開啟不同的外設組合，使開發者能充分利用其自由組合享受到降低功耗的樂趣。
外設休眠工作配置列表
|
外設
|
休眠模式下工作配置方式
|
|
T1
|
l 休眠模式下T1可選工作時鐘配置方式：
1. T1CTL.T1CS=1（T1選擇T1CK作為計數時鐘）
2. 將P0.5配置位數字輸入口
l T1計數器使能配置方式:
T1CTL.T1ON=1 (使能T1計數)
|
|
T2
|
l 休眠模式下T2可選工作時鐘配置方式：
1. T2CTL.T2CS<1:0>=01（自動使能內部低頻振蕩器）
2. T2CTL.T2CS<1:0>=11（自動使能外部32.768K低頻晶振）
l T2計數器使能配置方式:
T2CTL.T2ON=1 (使能T2計數)
|
|
T3
|
l 休眠模式下T3可選工作時鐘配置方式：
1. T3CTL.T3CS<1:0>=01（自動使能內部低頻振蕩器）
2. T3CTL.T3CS<1:0>=11（自動使能外部32.768K低頻晶振）
l T3計數器使能配置方式:
T3CTL.T3ON=1 (使能T3計數)
|
|
WDT
|
配置位WDTEN=1或者PCTL.SWDTEN=1 (默認使用內部低頻振蕩器)
|
1.3 低功耗工作典型功耗
具體見下表，可以看到：
深度休眠典型功耗：0.42uA@3V ，0.77uA@5V ；
休眠模式下看門狗開：1.01uA@3V ，1.49uA@5V ；
外部32.768K晶振驅動定時器T2計時： 1.1uA@3V ，1.55uA@5V
外部31.5K晶振驅動定時器T2計時： 1.01uA@3V ，1.5uA@5V
|
測試條件:25°C
|
|
序號
|
測試參數
|
測試條件
|
最小值
|
典型值
|
最大值
|
單位
|
|
|
VDD（V）
|
|
1
|
休眠模式（SLP）
|
IMOD=0
所有外設及時鐘源禁止
|
5
|
|
1.13
|
|
uA
|
|
3.3
|
|
0.75
|
|
|
3
|
|
0.68
|
|
|
2
|
休眠模式（SLP）
|
WDT_ON
（INTLF_ON）
|
5
|
|
1.49
|
|
|
3.3
|
|
1.08
|
|
|
3
|
|
1.01
|
|
|
3
|
休眠模式（SLP）
|
T2_ON
（INTLF_ON）
|
5
|
|
1.50
|
|
|
3.3
|
|
1.10
|
|
|
3
|
|
1.01
|
|
|
4
|
休眠模式（SLP）
|
T2_ON XTAL32.768K_ON)
WDT_ON (INTLF_ON）
|
5
|
|
1.92
|
|
|
3.3
|
|
1.51
|
|
|
3
|
|
1.43
|
|
|
5
|
休眠模式（SLP）
|
T2_ON
(XTAL32.768K_ON)
|
5
|
|
1.55
|
|
|
3.3
|
|
1.16
|
|
|
3
|
|
1.10
|
|
|
6
|
深度休眠模式（DSLP）
|
IMOD=1
所有外設及時鐘源禁止
|
5
|
|
0.77
|
|
|
3.3
|
|
0.47
|
|
|
3
|
|
0.42
|
|
2、 KF8L12Z08芯片內部資源
KF8L12Z08是一顆高集成度的微控制器系統，能達到工業級標準。集成了光電檢測單元、高精度內部高頻、低頻振蕩器、可擦寫100萬次EEPROM、12位ADC以及四路PWM。具體資源如下所述：
8K字節FLASH程序存儲器，可以擦寫10萬次；
400字節的數據存儲器；
128字節的DATA EEPROM，可以擦寫100萬次；
內嵌上電復位電路；
低電壓檢測及低電壓復位；
硬件看門狗；
內部高頻時鐘精度4MHz±1%（常溫）；
內部校正低頻31.25KHz時鐘；
支持在線串行編程，低功耗休眠模式；
1個2通道12位ADC模塊,采樣速率最高300KSPS；
4路8位脈寬調制PWM模塊；
1個I2C/SPI模塊；
1個跨阻檢測模塊；
4個定時器，其中1個8位定時器，3個16位定時器；
工作電壓： 2.1V～5.5V
工作溫度范圍：-40～85℃
3、 適應物聯網需求而生
KF8L12Z08的寬工作電壓和滿足工業特性，使得它不僅僅適合于低功耗的電池應用，而且適合于工業應用。
近年來物聯網，核心技術不斷成熟，物聯網與傳統產業、IT技術的交叉 融合在逐級深入，催生諸多新興業態和新的應用。工業領域的工業物聯網和工業4.0將深化物聯網的應用帶動了以智能硬件為代表的物聯網新 興產業的發展。
對于物聯網世界里數量更為龐大的無線傳感節點，功耗和續航時間直接關系到產品的可行性。比如在散布在橋梁或者隧道中用于檢測位移形變的傳感器節點，數量龐大且只能依靠電池供電，要求電池續航時間通常達十年以上，這對MCU的功耗提出了非常苛刻的要求。即使對于很多方便供電的應用（如智能家居），在當前綠色環保低碳口號的號召下，廠商也在想盡辦法降低系統功耗。而如何在低功耗的前提下又能實現較高的運算能力，成為擺在MCU廠商面前的一 道難題。
物聯網對于其中每個節點最理想的要求是智能化，即能夠通過傳感器感知外界信息，通過處理器進行數據運算，通過無線通訊模塊發送/接收數據。
物聯網的實現本質就是傳感器+低功耗MCU+無線傳輸，KF8L12Z08集成了光電傳感器檢測和低功耗MCU，通過SPI和外物無線模塊進行通信，可以選取sub-G、wi-fi或者藍牙等方式。KF8L12Z08內部有400Byte RAM和8KByte字節flash，尤其適合于一些私有協議的物聯網應用場景。 KF8L12Z08不僅適用于煙霧、粉塵、PIR等光電傳感器檢測，還可以用于電力監控、醫療、健康和健身、樓宇自動化及個人電子設備等領域 。 |
