凌力爾特公司 (Linear Technology Corporation) 推出超高精度 32 位逐次逼近寄存器 (SAR)型模數轉換器 (ADC) LTC2508-32。許多高性能應用 (包括數據采集、工業控制和醫療儀表) 均要求準確度和速度。這通常是通過在同一個系統中采用一個高分辨率 ΔΣ ADC 和一個高速 SAR ADC 來實現。LTC2508-32 通過同時提供一個 32 位低噪聲數字濾波輸出和一個 14 位 1Msps 無延遲輸出簡化了此類混合 ADC 系統設計。由于這些輸出是從單個 32 位 SAR ADC 內核產生，因此高準確度和高速輸出是完全匹配的，即使當工作溫度、電源和應力變化時也不例外。與使用兩個極度不匹配 ADC 的傳統解決方案截然不同，LTC2508-32 中準確度和速度的獨特組合實現了高得多的系統性能，同時縮小了解決方案尺寸并減少了組件數目。
LTC2508-32 非常適合那些同時需要實現信號之精準測量和快速跟蹤的應用。卓越的 3.5ppm 保證最大線性度加上高達 145dB 的動態范圍，使得 LTC2508-32 能在有噪聲的情況下完成精準的測量。同時，高速 1Msps 輸出提供了輸入信號的 14 位差分和 8 位共模表示，從而實現了具早期檢測機制的精細復雜控制環路設計。通過在整個輸入范圍內以超過 120dB 的共模抑制直接對輸入信號進行數字化，LTC2508-32 進一步改善了系統準確度，同時簡化了信號調理設計。
LTC2508-32 具有一個集成的數字濾波器，該濾波器可配置以優化 32 位高準確度輸出的噪聲性能和帶寬，在 61sps 輸出數據速率下的動態范圍最大值高達 145dB。該集成數字濾波器提供 80dB (最小值) 的帶外噪聲衰減，從而放寬了模擬抗混疊濾波器要求并顯著地降低了系統復雜性。另外，降低數字濾波輸出的數據速率還方便了與慢速處理器的通信。
LTC2508-32 采用單 2.5V 電源時的功率耗散為 24mW。LTC2508-32 現可提供節省空間的 7mm x 4mm 24 引腳 DFN 封裝。LTC2508-32 的千片批購價為每片 8.95 美元。樣品和演示電路板可通過www.linear.com.cn/product/LTC2508-32或聯系凌力爾特當?shù)剞k事處查詢詳情。

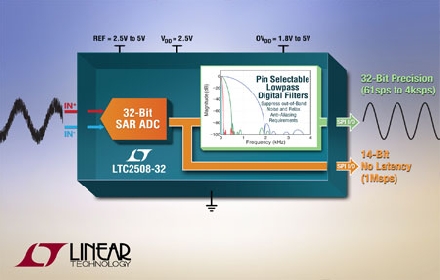

照片說明：具可配置數字濾波器的 32 位過采樣 ADC
性能概要：LTC2508-32
· ±0.5ppm INL (典型值)
· 在 61sps 時的 145dB 動態范圍 (典型值)
· 在 4ksps 時的 131dB 動態范圍 (典型值)
· 保證 32 位，無漏失碼
· 具同步功能的可配置數字濾波器
o 放寬的抗混疊濾波器要求
· 雙輸出 32 位 SAR ADC
o 32 位數字濾波低噪聲輸出
o 14 位差模 + 8 位共模 1Msps 無延遲輸出
· 寬輸入共模范圍
· 1.8V 至 5V SPI 兼容串行 I/O
· 低功率：24mW (在 1Msps)
· 24 引腳 7mm x 4mm DFN 封裝 |
