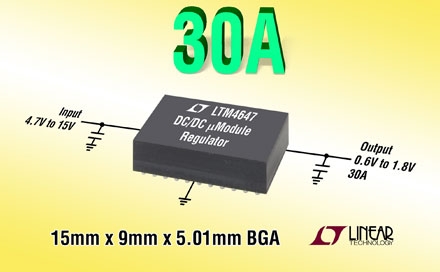

Linear 推出 30A降壓型µModule®(微型模塊)穩壓器LTM4647。該器件采用 9mm x 15mm x 5.01mm BGA 封裝，內含電感器、MOSFET、DC/DC 控制器和支持性組件。在70°C環境溫度、無散熱器或空氣流動情況下連續地提供 30A 滿標度電流時，LTM4647 從12VIN至 1VOUT/30A 的轉換效率為 87%。當 6 個 LTM4647 并聯均分電流時可提供高達 180A。
總輸出電壓 DC 準確度在基準、反饋電阻、電壓、負載和溫度范圍 (–40ºC 至 125 ºC) 內保證為 ±1.2%，而內置的遠端采樣放大器負責補償 PC 板的走線阻抗由于大負載電流的原因所引起的電壓降。憑借其小封裝尺寸和精準的電壓準確度，LTM4647 滿足高密度系統板的 PCB 面積限制條件，可為 FPGA、ASIC、微處理器和 GPU 等低電壓和大電流器件供電。該器件的應用包括PCIe板、通信基礎設施、基于云計算的系統、測試與測量、醫療及工業設備。
該器件的輸入電壓范圍為 4.7V 至 15V，輸出電壓范圍可用單個外部電阻器設定在 0.6V 至 1.8V。輸出電壓跟蹤和軟啟動功能允許用戶設定與其他系統電壓軌之間的排序。開關頻率可用單個外部電阻器設定在 400kHz 至 700kHz 范圍，或可同步至一個外部時鐘。故障保護功能包括過壓保護、過流保護和溫度監視。
LTM4647 在–40°C 至 125°C溫度范圍內運行。千片批購價為每片29.70美元。
性能概要：LTM4647
•4.7V 至 15V 輸入電壓范圍
•0.6V 至 1.8V 輸出電壓范圍
•±1.2% 總體 DC 輸出電壓誤差 (–40°C 至 125°C)
•差分遠端采樣放大器用于實現精準穩壓
•高達 180A 的多相均流
•保護功能：輸出過壓、輸出過流、溫度監視
•9mm x 15mm x 5.01mm BGA 封裝
|
