| TPA3129D2 15W立體聲D類音頻功率放大器 |
|
|
| 文章來源：永阜康科技 更新時間：2017/10/14 10:27:00 |
在線咨詢： |
| |
描述
TPA3129D2是一款高效 D 類音頻功率放大器，用于驅動 2 個橋接式立體聲揚聲器，每通道功率為 30W。TPA3129D2 具有低空閑功率損耗，有助于延長藍牙/無線揚聲器和其他電池供電音頻系統的電池壽命。此評估模塊僅裝配了 1 個 TPA3129D2 器件，可在 4.5V 至 26V 單電源下運行。
TPA3129D2 器件具有帶自動恢復功能的短路保護和熱保護，可全面防止出現故障。TPA3129D2 器件支持并行 BTL 模式和單通道模式。
特性
- 支持多路輸出配置
- 24V 時，為 8Ω BTL 負載提供 2 × 30W 功率
- 18V 時，為 2Ω PBTL 負載提供 65W 功率
- 寬電壓范圍：4.5V 至 26V 高效 D 類運行
- 電源效率高達 90% 且空閑損耗低
- 基于輸出功率的自適應調制方案
- 通過用戶指南和易于使用的 EVM 提供支持
- 300KHz 至 1.2MHz 的開關頻率調幅抑制
- 可編程功率限制
- 主或從模式下，具有 4 個不同的增益設置

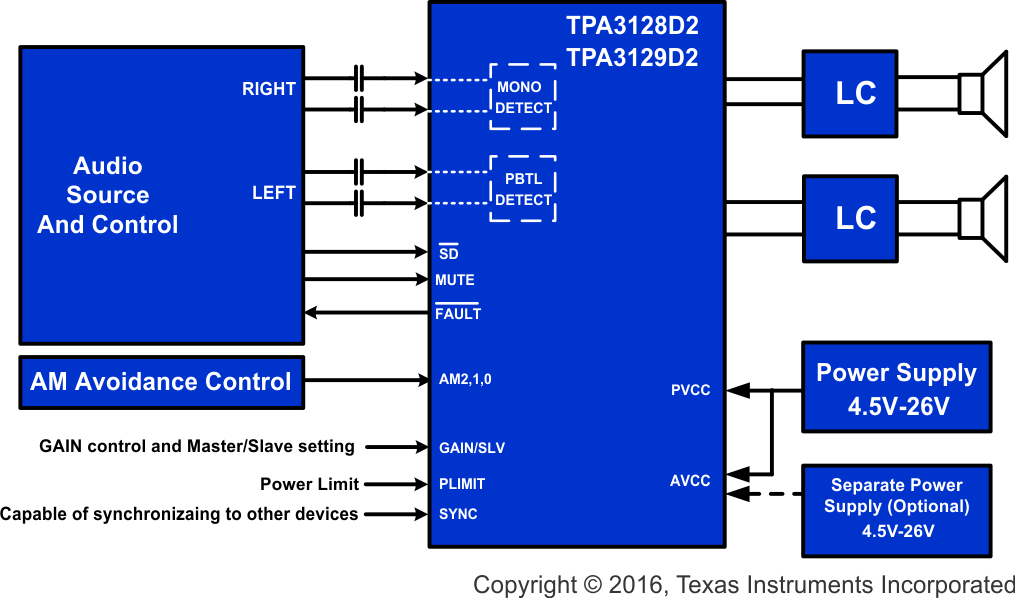

功能方框圖

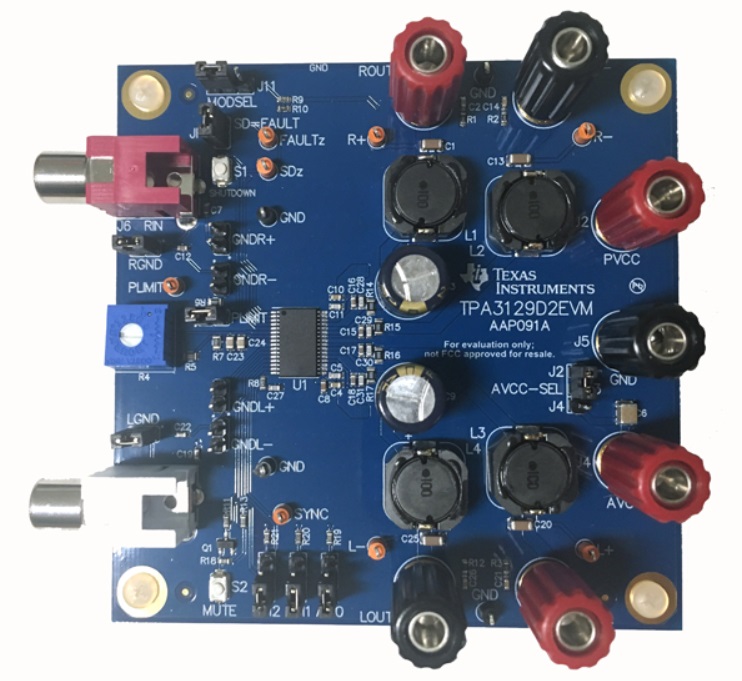

DEMO圖片
|
| |
|
|
|
|
|
| |
| |
| |
 |
