全球領先的電機及運動控制開發者TRINAMIC近日發布了一款全新的步進電機驅動芯片，驅動電流可達4安培，豐富了其現有的微步控制的步進電機驅動產品線。新的TMC2660集成預驅動器和功率MOSFET管，預驅動部分可以實時計算電機線圈電流，功率MOSFET將電流放大驅動電機。

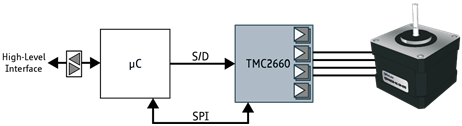

圖一：TMC2660的步進控制系統框圖

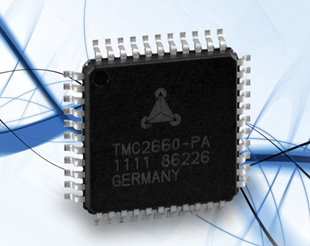

圖二：TMC2660
該芯片采用多芯片模組封裝技術，將驅動器和放大器封裝在一個芯片內，實現了最低功耗，目前可用于4安培的步進電機驅動器。TMC2660的Rds為65毫歐，于4安培電流的情況下工作只耗能2.8瓦，與之前最具競爭力的解決方案相比減少了85%。新芯片的低能耗消除了對散熱器的需求，實現了高集成的面板設計、減少了元件的數量并降低成本。
TRINAMIC的創始人兼CEO Michael Randt表示：“我們的兩款熱門步進電機驅動器TMC260和TMC261已經被多國的制造商們廣泛采用，客戶希望我們能夠擴充產品線，以支持更高的電流等級，所以我們推出了這款TMC2660�！�
由于峰值輸出電流達4安培，TMC2660可以驅動如NEMA23這樣大尺寸的電機。TMC2660與目前熱門的TMC260/261引腳軟件兼容。TMC260/261一般用于支持NEMA17電機的運作。
步進電機是一個符合成本效益的解決方案，適用于那些需要低速大轉矩和精確控制電機旋轉軸的應用，它廣泛用于打印機、掃描儀、機器人技術、醫療及科學儀器等領域。據TRINAMIC估計，每年約有10億臺步進電機被運往世界各地。
TRINAMIC授權代理商世健公司的高級產品經理葉虹表示：“隨著全球步進電機市場的需求越來越大 ，中國市場亦進入一個快速發展的階段。TRINAMIC及時把握市場動向，推出TMC2660，在支持更高電流等級的同時實現了最低的能耗，為不同需求的客戶提供了更多樣的選擇�！�
TMC2660將于2013年8月提供樣片，2013年第四季度開始量產， 44-腳PQFP封裝。TRINAMIC提供完整的TMC2660設計包，包含評估板和Arduino子卡，用于加速客戶的產品開發和樣機研究。
