采用緊湊柵格陣列封裝的ADI 44 GHz硅開關提供業界最低插入損耗

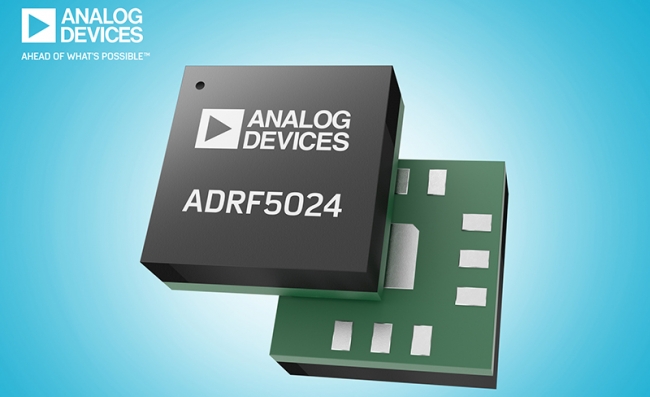

Analog Devices, Inc. (ADI) 今日宣布推出采用先進絕緣硅片 (SOI) 技術的44 GHz單刀雙擲 (SPDT) 開關產品ADRF5024和ADRF5025。這兩款新型開關均為寬帶產品，ADRF5024和ADRF5025分別在100 MHz至44 GHz、9 kHz至44 GHz范圍內提供平坦的頻率響應，且兩者的可重復特性優于1.7 dB的插入損耗和35 dB的通道間隔離。在直通和熱切換條件下，兩款器件均支持27 dBm的功率處理。新型開關采用緊湊、高度可靠的2.25 mm x 2.25 mm表貼封裝技術 (SMT) 兼容封裝，電氣性能超越現有解決方案，這將為射頻(RF)和微波設計專家帶來眾多益處，包括節省偏置功率、消除外圍元件，并實現諸多系統的高度集成，如相控陣列、便攜式儀器儀表、高分辨率人體掃描儀以及用于新興5G和高軌星座衛星網絡的新一代毫米波通信基礎設施。
ADRF5024和ADRF5025采用固有的反射式架構，工作溫度范圍為 –40°C 至105°C 。所有引腳均具有強固的靜電放電 (ESD) 保護。器件標稱電源電壓為 ±3.3 V，電源電流低于120 μA (典型值)。器件使用標準的正邏輯控制電壓，簡化了接口設計。
ADRF5024和ADRF5025是基于PIN二極管的對應器件的理想替代品，由于它們不需要外部元件來生成或匹配偏置，并且其信號引腳在內部偏置于地 (GND) 基準，因此無需直流 (DC) 阻斷電容器。
ADRF5024針對速度低于10 ns、邊緣速率為2 ns的快速開關應用進行了優化，而ADRF5025則針對具備低至9 kHz的低頻特性的超寬帶應用進行了優化。這兩款器件的其他特性相同，因此可以互相替代，并且可以在相同的印刷電路板 (PCB) 尺寸上互換使用。
價格與供貨
|
產品
|
全面量產
|
起始單價 (美元)
(千片訂量)
|
封裝
|
|
ADRF5024BCCZN
|
現已供貨
|
$61.03
|
2.5 mm x 2.5 mm LGA
|
|
ADRF5024-EVALZ
|
—
|
每件 $399
|
評估板
|
|
ADRF5025BCCZN
|
現已供貨
|
$64.09
|
2.5 mm x 2.5 mm LGA
|
|
ADRF5025-EVALZ
|
—
|
每件 $399.00
|
評估板
|
|
