| 前言
在這個智能手機時代，智能手機已經成為我們每個人生活必備工具，不僅做為通訊工具，還能充當數碼相機、游戲機、電子郵箱甚至是錢包，它能帶給我們便捷、歡樂、感動。但有一點我們使我們心痛的就是“手機進水，所以手機防水在眾多品牌手機跟隨行業趨勢把防水作為賣點之一加入新款手機中，防水技術有望復制指紋識別技術的普及路徑,從蘋果三星等巨頭旗艦級手機向其他中高端普及，手機防水有望普及到迅速提升滲透率，作為聲學供應商，聲學產品防水功能需求大大增加，今天針對聲學Box防水方案做設計探討。

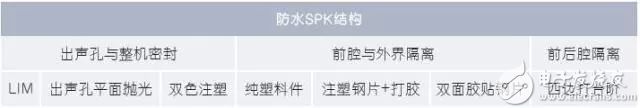

防水結構件及相關工藝要求
防水SPK結構—前后腔隔離—設計四邊臺階

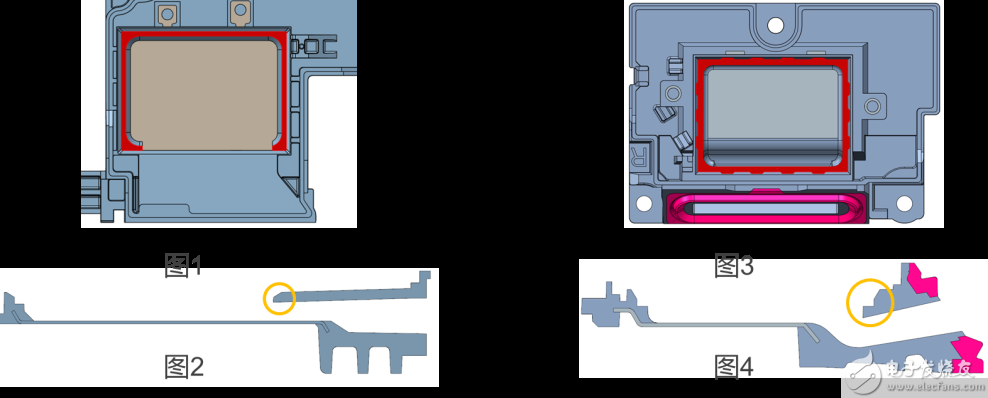

防水BOX需要設計四邊臺階如圖3，普通box設計三邊臺階如圖1，氣壓會使單體的音膜和盆架分離，造成前后腔串通導致防水失效；截面的差異見圖2和圖4的黃色區域。
防水SPK結構—前腔與外界隔離—設計四邊臺階
1. 第四邊臺階會占用出聲通道空間，為保證聲學性能，第四邊下方需要設計凸臺，如黃色透明區域。
2. 臺階寬度需要0.55mm。
防水SPK結構—前后腔隔離—雙面膠貼鋼片
防水SPK結構—前后腔隔離—雙面膠貼鋼片
貼鋼片對高度空間有更高的要求，同時影響最小出聲通道；

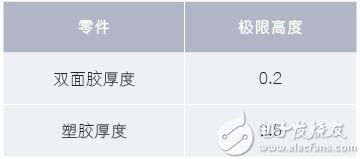

以0916單體為例，非防水項目球頂至box表面的距離需要0.65振動空間+0.2鋼片=0.85mm；防水項目需要0.65振動空間+0.5塑膠+0.2雙面膠+0.2鋼片=1.55mm。
防水SPK結構—前后腔隔離—鋼片注塑+打膠
注塑的鋼片設計存膠槽，邊沿和存膠槽形成一圈不間斷的膠水，保證其防水性能，。邊沿區域需要打膠防止前后腔串通。不建議使用此方案，打膠區域較多，工藝繁瑣，氣密性NG風險稍高；

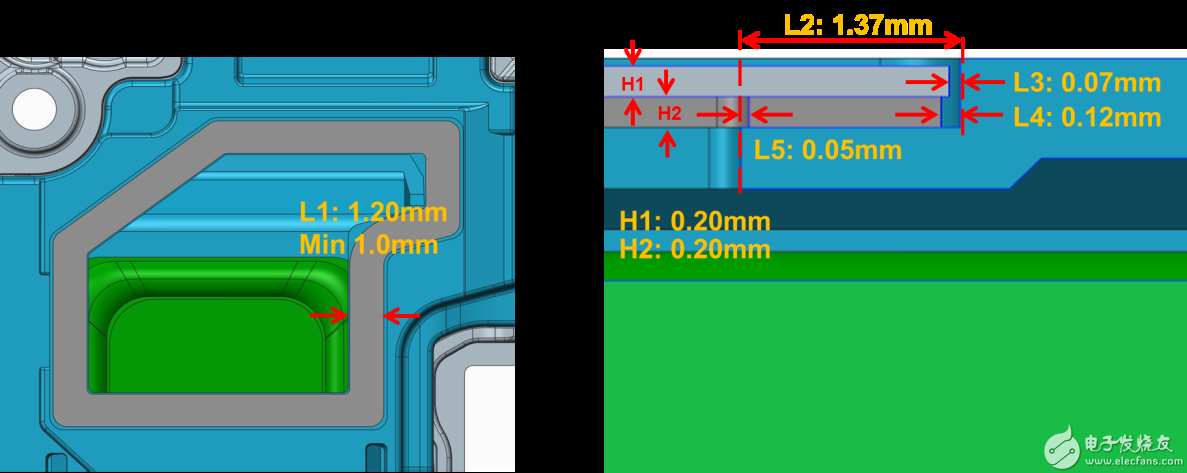

鋼片設計凸包，對沉槽區域進行打膠；
空間需求：凸包落差0.2mm；打膠寬度0.6mm；
防水SPK結構—出聲孔與整機密封—雙色注塑
二射注塑軟膠，通過與整機斜面擠壓軟膠以達到防水要求；
雙色注塑容易出線軟膠毛邊、溢料、熔接線、困氣、縮水，軟膠高度對注塑工藝較為敏感，綜合以上，建議慎用此方案；
防水SPK結構—出聲孔與整機密封—出聲孔拋光處理

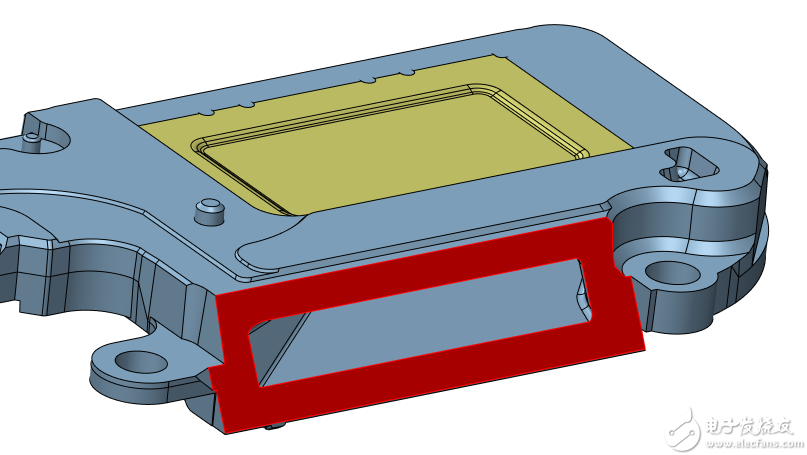

紅色面進行拋光處理，整機上貼合硅膠墊等零件，與box形成擠壓以防水。
|
