Analog Devices, Inc.(ADI)，宣布推出 Power by Linear™ LTC3894，這是一款高電壓降壓型 DC/DC 控制器，在 Burst Mode®(突發模式) 工作下輸出使能時僅消耗 9µA 靜態電流。其 4.5V 至 150V 的寬輸入電壓范圍使得不需要使用外部浪涌抑制器件。LTC3894 的 100% 占空比能力和可外部調節的電源良好窗口非常適用于在壓差狀態下持續運行的電池供電式系統。LTC3894 非常適合交通運輸系統、常通電源、工業控制、機器人和數據通信應用。

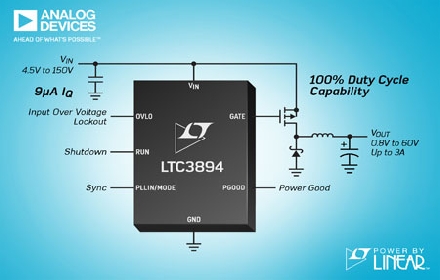

LTC3894 驅動一個 P 溝道 MOSFET 功率級，并能在高達 3A 輸出電流下產生 0.8V 至 60V 的輸出電壓，效率高達 92%。LTC3894 具有外部 N 溝道直通 FET 選項，可在持續高電壓高功率應用中提供 PMOS 柵極驅動器電流。
LTC3894 以 50kHz 至 850kHz 的可選固定頻率工作，并可同步至 75kHz 至 800kHz 的外部時鐘。在輕負載時，用戶可以選擇執行跳脈沖或突發模式工作。該器件的電流模式架構可提供簡單的環路補償、快速瞬態響應和卓越的電壓調節。電流檢測通過測量輸出電感器 (DCR) 兩端的壓降完成，以實現最高效率，或者采用一個可選的檢測電阻器實現。100ns 最小接通時間允許在高開關頻率時實現高降壓比。在過載情況下，電流折返限制 MOSFET 產生的熱量。其他保護功能包括一個電源良好輸出信號、可調輸入過壓閉鎖和軟啟動。
LTC3894 采用 16 引腳耐熱性能增強型 TSSOP 封裝，并具有高電壓引腳間隔。提供 –40°C 至 125°C 的擴展和工業溫度范圍版本。
特性概覽：LTC3894
寬輸入電壓范圍：4.5V 至 150V
寬 VOUT范圍：0.8V 至 60V
在突發模式工作時具有 9µA 低靜態電流 (從 48VIN調節至 3.3VOUT)
RSENSE或電感器DCR 電流檢測
可編程電源良好欠壓監視器
內部固定軟啟動或外部可編程軟啟動或電壓跟蹤
可選的固定工作頻率范圍：50kHz 至 850kHz
PLL 可同步工作頻率范圍：75kHz 至 800kHz
電流模式控制用于實現快速瞬態響應和簡單的環路補償
可調軟啟動或跟蹤
輸出過壓和過流保護
電源良好輸出信號
可選外部 NMOS 用于提供柵極驅動器偏置電流
報價與供貨
|
產品
|
量產供貨
|
千片批量的
起始價
|
封裝
|
|
LTC3894
|
現已供貨
|
每片2.55 美元
|
16 引腳耐熱性能增強型 TSSOP
|
|
