意法半導體發布新款STSPIN電機驅動器，可簡化中低功率電機驅動設計，提高電機控制的靈活性

文章來源：永阜康科技更新時間：2018/8/28 9:48:00

在線咨詢：

李湘寧 2850985550

張代明 3003290139

鄢先輝 2850985542

13713728695

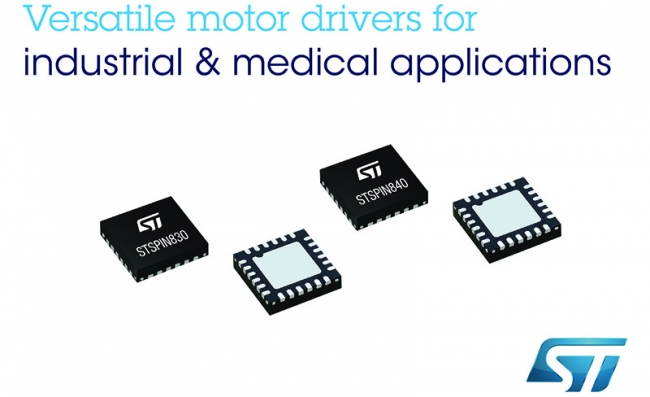

意法半導體的STSPIN830和STSPIN840單片電機驅動器集成靈活多變的控制邏輯電路和低導通電阻RDS（ON）的功率開關管，有助于簡化7V-45V工作電壓的中低功率電機的控制設計，適用于工業制造、醫療技術和家電產品。

STSPIN830三相直流無刷電機驅動器具有模式設置引腳，用戶通過設置該引腳可選用U、V和W脈寬調制（PWM）輸入信號來控制集成功率級的三個半橋，或向每個柵極單獨施加信號獲得更高的控制靈活性。逆變器的每個橋臂都有一個電流檢測專用引腳，用于簡化矢量控制（FOC）方案的三分流器或單分流器電流檢測電路設計。

STSPIN840可以驅動兩個直流有刷電機或一個功率更大的電機，利用意法半導體著名的經過市場檢驗的并聯概念，通過把兩組MOSFET開關并聯，將集成的全橋配置為兩個獨立的電橋或一個單橋，用于獲得更低的RDS（ON）電阻和更高的額定電流。

兩款新驅動器都具有豐富的功能，包括關斷時間可調的PWM電流控制電路和使用方便、省電的待機引腳。保護電路包括非耗散型過流保護、短路保護、欠壓鎖定、熱關斷和互鎖功能，幫助設計人員開發穩健可靠的電機驅動器。

每款新產品的集成功率級都采用意法半導體RDS（ON）僅為500mΩ的專有MOSFET，高能效和經濟性兼?zhèn)洹TSPIN840的電橋輸出可以單獨使用或并聯，這有助于降低多電機驅動應用的物料清單成本。

高功能集度成和高靈活性讓這兩款驅動器可以實現尺寸更緊湊、成本效益更高的電機控制解決方案，適用于工業、機器人、醫療、樓宇自動化和辦公設備。STSPIN830是工廠自動化終端設備、家用電器、小型泵和計算機或通用冷卻風扇的理想選擇。STSPIN840面向銀行ATM機和點鈔機、舞臺多軸照明機構、熱敏打印機、紡織機或縫紉機以及自動售貨機。

STSPIN830和STSPIN840均已投產，采用4mm x 4mm QFN封裝。

為方便客戶用STM32開放式開發環境評估產品，開發功能原型，意法半導體為客戶提供兩款STM32 Nucleo擴展板：搭載STSPIN830的X-NUCLEO-IHM16M1和搭載STSPIN840的X-NUCLEO-IHM15A1。
