TC78H653FTG 支持1.8V低電壓和4.0A大電流驅動的H橋驅動器IC
文章來源：永阜康科技 更新時間：2018/12/20 10:17:00
在線咨詢：
給我發消息
李湘寧 2850985550
給我發消息
張代明 3003290139
給我發消息
鄢先輝 2850985542
13713728695


利用兩節干電池實現電機控制

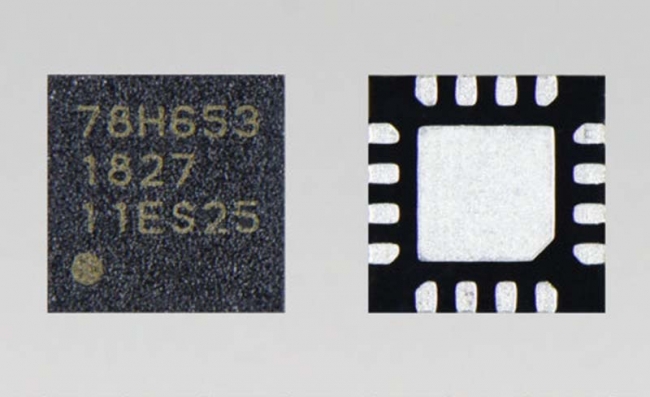

東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布面向有刷直流電機和步進電機推出“TC78H653FTG”,以擴大其雙H橋[1]驅動器IC產品陣容。該產品可提供移動設備、家庭電子產品和USB驅動器等干電池供電的低壓設備所需的低電壓(1.8V)和大電流(4.0A)[2]。

近年來，隨著物聯網技術的不斷進步和無線技術的日益廣泛應用，人們對可通過智能手機和其他工具進行遠程操作的應用的需求正日益增加，因此電池供電型電機控制也日漸受到重視。

這一趨勢推動了人們對支持1.8V低電壓 （0.9V × 2塊電池，盡管初始電壓為1.5V、1.2V等，通過放電將其電壓降低至0.9V）驅動設備的驅動器IC的需求。

截至目前，主流設備依然為采用雙極型晶體管的可在低電壓下穩定運行的H橋驅動器IC。然而，由于電機輸入電壓降低，該方案存在一系列問題，包括會縮短電池壽命和導致IC電流損耗增加的大電流消耗問題以及電機轉矩不足問題。

東芝新型雙H橋驅動器IC采用東芝面向低電壓驅動的DMOS專門工藝，不僅保證了低電壓運行的穩定性，而且延長了電池壽命。此外，還通過低導通電阻[3]減少IC損失來提高電機轉矩。該新產品適用于由電壓相對較低的電池（1.8V至7.0V）驅動的電機應用。

主要特性

(1)



低電流消耗延長電池壽命。


（在工作模式下，VM = 3.0V且Ta = 25°C，ICC = 0.6 mA（典型值）；待機模式下，VM = 3.0V且Ta = 25°C，ICC = 0 µA（典型值）




(2)



低導通電阻降低電機驅動器中的電壓降所產生的IC損耗并增加電機輸入電壓，有助于提高電機轉矩。


（Ron = 0.11（典型值）（當VM = 5V 且Ta=25°C時，在大電流模式下，高邊和低邊之和）




(3)



500kHz下，PWM控制可通過高速輸出開關特性實現（ton = 90 ns，Toff = 90 ns）。

應用場合
由電壓相對較低的電池(1.8V-7.0V) 驅動的電機應用、采用3.7V鋰離子電池的移動設備（攝像頭、電動牙刷和打印機）、家用產品（電子鎖、智能電表、電子免治馬桶等）、采用兩節1.5V干電池的玩具和采用5V USB電源的設備。



1.8V低電壓驅動H橋驅動器IC系列主要規格

產品名稱



TC78H651FNG



TC78H653FTG
（新產品）

電源電壓
（工作范圍）



1.8V至6.0V



1.8V至7.0V

輸出電流
（絕對最大定額值）



1.6A



2.0A（小電流模式）
4.0A（大電流模式）

H橋通道數



2通道



2通道（小電流模式）
1通道（大電流模式）

驅動電機



有刷直流電機（可驅動2臺電機。）
雙極步進電機

輸出導通電阻
（高邊和低邊之和）



0.22Ω（典型值）



0.22Ω（典型值）小電流模式
0.11Ω（典型值）大電流模式

檢測功能



過電流檢測、過熱保護和欠壓鎖定

封裝



TSSOP16
（尺寸：5.0 mm x 6.4 mm，腳距：0.65 mm）



QFN16
（尺寸：3.0mm×3.0mm)

其他功能：



內置待機功能：功耗為0μA（典型值）
高速PWM規格











注：
[1] 用于控制有刷直流電機和步進電機的正轉和反轉。晶體管和負載為H型結構。
[2] 大電流模式額定值和實際電機電流受工作條件限制，如環境溫度和電源電壓。
[3] 電流流動時的電阻分量。較低電阻值在電機驅動器中實現較低損耗并抑制發熱。



    您可能對以下產品感興趣
產品型號 功能介紹 兼容型號 封裝形式 工作電壓 備注
AT8812C AT8812C為打印機和其它電機一體化應用提供一種雙通道集成電機驅動方案。 DRV8812/DRV8813 HTSSOP-28 8～38V 具有4級電流調節的1A雙極步進電機驅動IC
AT8810 AT8810為打印機和其它電機一體化應用提供一種雙通道集 成電機驅動方案。 BD68610 HTSSOP-16 8～38V 舞臺燈光專用步進電機驅動IC
HR4995 HR4995是一種便于使用的內部集成了譯碼器的微特步進電機驅動器。 A4985 QFN-24 8V-38V 內置轉換器和過流保護的微特步進電機驅動芯片
HR9110 HR9110是應用于直流電機方案的單通道H橋驅動器芯片。 L9110 SOP-8 1.8V-6.8V 1.2A玩具單通道直流電機驅動IC
HR2125 HR2125是一種雙通道、低導通壓降的正反向電機驅動芯片，為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。 DFN-10 1.8V-6.8V 低壓雙通道H橋驅動器
AT8870 AT8870是一款刷式直流電機驅動器，適用于打印機、電器、 工業設備以及其他小型機器 DRV8870/A4950 SOP-8 6.5V-38V 3.6A單通道刷式直流電機驅動IC
AT8812 AT8812為打印機和其它電機一體化應用提供一種雙通道集成電機驅動方案。AT8812有兩路H橋驅動，最大輸出38V 2A，可驅動兩路刷式直流電機，或者一路雙極步進電機，或者螺線管或者其它感性負載。 DRV8812 HSSOP-28 8V-38V
AT8313 AT8313提供三路可獨立控制的半H橋驅動，每個半H橋可輸出2.5A峰值電流或1.75A均方根（RMS）電流輸出，可驅動一個三相直流無刷電機，也可被用于驅動螺線管或者其它負載。 DRV8313 QFN-36 8-38V 2.5A三路半橋集成驅動芯片
HR8826 HR8826是一種內置步進表的集成微步進電機驅動器，為打印機、掃描儀和其它自動化設備提供解決方案。其設計為能使雙極步進電機以全、半、1/4、1/8、1/16、1/32步進模式工作。步進模式由邏輯輸入MODEx選擇。輸出驅動能力達到38V和±3A。HR8826的衰減模式可編程。 DRV8825 TSSOP-28 8V-38V/3A 具有片上1/32微步進分度器的3A雙極步進電機驅動IC
HR8828 HR8828是一種內置步進表的集成微步進電機驅動器，為打印機、掃描儀和其它自動化設備提供解決方案。其設計為能使雙極步進電機以全、半、1/4、1/8、1/16、1/32步進模式工作。步進模式由邏輯輸入MODEx選擇。輸出驅動能力達到38V和±3.5A。HR8828的衰減模式可編程。 TB6560 QFN-48/LQFP-48 8V-38V/3.5A 內置步進表的3.5A集成微步進電機驅動器
HR3992 HR3992是一種便于使用PWM來控制電流的雙極微特步進電機驅動器, 輸出驅動能力達到35V和±1.5A。內部固定關閉時間的PWM電流控制時序電路可以通過串行接口進行編程，使其工作在慢衰、快衰或混合衰減模式。 A3992 TSSOP-24 8V-35V/1.6A DMOS 全橋 PWM 微步進電機驅動芯片
HR4982 HR4982是一種便于使用的內部集成了譯碼器的微特步進電機驅動器。其設計為能使雙極步進電機以全、半、1/32和1/128步進模式工作。步進模式由邏輯輸入MSx選擇。輸出驅動能力達到35V和±2A。HR4982包含一個工作在慢衰或混合衰減模式的固定關閉時間的電流調節器。 A4982 TSSOP-28 8V-35V/2A 內置轉換器和過流保護的微特步進電機驅動芯片
HR4988 HR4988是一種便于使用的內部集成了譯碼器的微特步進電機驅動器。其設計為能使雙極步進電機以全、半、1/4、1/8、1/16、1/32、1/64和1/128步進模式工作。步進模式由邏輯輸入MSx選擇。輸出驅動能力達到35V和±2A。HR4988包含一個工作在慢衰或混合衰減模式的固 定關閉時間的電流調節器。 A4988 TSSOP-28/QFN-28 8V-35V/2A 內置轉換器和過流保護的微特步進電機驅動芯片
HR8833 HR8833為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。HR8833有兩路H橋驅動，可以驅動兩路刷式直流電機，或者一個雙極步進電機，或者螺線管或者其它感性負載。 DRV8833 TSSOP-16 2.70V-12.8V 2A低電壓雙路刷式直流或單路雙極步進PWM繞組電流調節/限制電機驅動器IC
HR5561 HR5561是應用于直流電機方案的單通道H橋驅動器芯片。 HR5561的H橋驅動部分采用低導通電阻的PMOS和NMOS功率管。低導 通電阻保證芯片低的功率損耗，使得芯片安全工作更長時間。此 外HR5561擁有低待機電流、低靜態工作電流。這些性能使能HR5561 易用于玩具方案。 AT5561 SOP-8/DIP-8 1.8V-6.0V 玩具單通道直流電機驅動器
HR1084 HR1084是應用于直流電機方案的單通道H橋驅動器芯片。 HR1084的H橋驅動部分采用低導通電阻的PMOS和NMOS功率管。低導 通電阻保證芯片低的功率損耗，使得芯片安全工作更長時間。此 外HR1084擁有低待機電流、低靜態工作電流。這些性能使能HR1084 易用于玩具方案。 DW1084 SOP-8/DIP-8 1.8V-6.0V/1A 玩具單通道低電壓1A直流電機驅動IC
HR4985 HR4985是一種便于使用的內部集成了譯碼器的微步進電機驅動器。其設計為使雙極步進電機能夠以全、半、1/4和1/8步進操作。步進模式由邏輯輸入MSx選擇。輸出驅動能力達到35V和±1A。HR4985包括一個能夠控制慢或混合衰減模式的電流調節器，其截止時間固定。 A4985 QFN-24 8V-35V/1.0A 帶轉換器和過流保護的 DMOS 微步驅動器
HR3988 HR3988是一款四路DMOS全橋驅動芯片，能夠驅動多達2個步進電機或4個直流電機。每個全橋輸出額定值高達36V, 1.2 A。 A3988 TQFP-48 8V-35V/1.2A 四路DMOS全橋電機驅動芯片
HR3979 HR3979是一種新近開發出來、專門用于雙極步進電機的微步進電機驅動集成電路，能驅動馬達以全、1/2、1/4及1/16步進操作，其內部集成了步進和直接譯碼接口、正反轉控制電路、雙H橋驅動，單路輸出額定值達到35V、±2.5A。 A3979 TSSOP-28 8V-35V/2.5A 帶轉換器的微步 DMOS 驅動器
HR3967 HR3967是一種新近開發出來、專門用于雙極步進電機的微步進電機驅動集成電路，能以全、1/2、1/4及1/8微步細分驅動馬達，輸出額定值能達到30V、±750mA 。 A3967 SOP-24 8V-35V/750mA 內置轉換器的微步進電機驅動芯片
