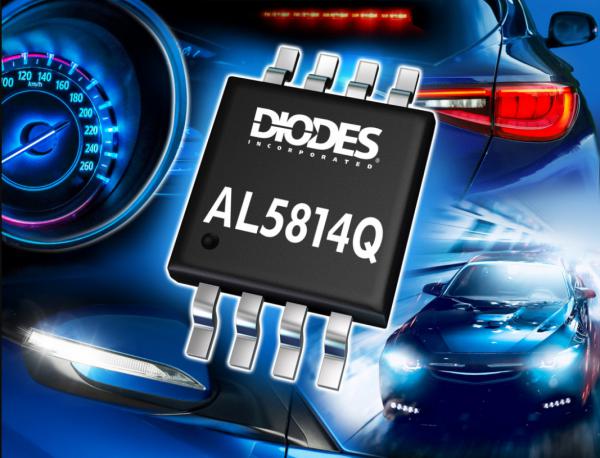

Diodes 公司 (Nasdaq：DIOD) 今日推出AL5814Q，一款符合汽車規范的線性 LED 驅動器控制器，具備低電壓降和開放式LED 偵測功能，適用于汽車的線性驅動 LED 燈。
AL5814Q 適用于需要特定變更控制的汽車應用，符合 AEC-Q100 標準、具有1級溫度等級、通過生產零件核準程序，且以 IATF16949:2016 標準認證生產設施制造。該設備可在 4.5V 到 60V 的輸出電壓范圍內正常運作，配備高達 15mA 的驅動器，使用外部驅動晶體管、MOSFET 或 BJT，利于減少其功耗。本設備能驅動高電流的 LED 或多個 LED 燈條，很適合需要高照明輸出的產品應用，包括車牌照明、車尾燈、車內燈和儀表板。
AL5814Q的 VSET 接腳可透過電阻分配器、模擬調光和熱回流，以低電壓降調整輸出電流回饋等級，熱回流使用 NTC 電阻器達成。
PWM 調光則是對 VFAULT 接腳應用 PWM 訊號實現，并提供過熱保護以及輸入欠壓鎖定。VFAULT 接腳提供的開路 LED 偵測功能則也可透過 SFAULT 接腳啟動來支持。
AL5814Q 緊密的 0.4V 參考電壓 (溫度范圍 ±5%) 提供高水平的熱穩定性和燈具間的優異匹配。
AL5814Q 提供的裸露封裝為 MSOP-8EP。 |
