| 鋰電池供電的藍牙音箱如何實現最大功率輸出？ |
|
|
| 文章來源：永阜康科技 更新時間：2019/9/16 10:41:00 |
在線咨詢： |
| |
| 單節鋰電2x10W/20W_雙節鋰電2x20W/40W_3節鋰電/鉛酸電池2*30W/50W音頻功放升壓充電管理組合方案
電池供電藍牙音箱以及便攜式廣場舞音箱功率越做越大。因為相關充電電路成熟穩定，供應鏈的配套，成本要求等因素，單節鋰電3.7V，雙節鋰電7.4V，三節鋰電或者鉛酸電池12V供電是市場應用主流的方案。3.7V，7.4V，12V直供輸出功率有限，所以升壓后再給功放供電是提升輸出功率的主要方式。由于升壓效率，功放效率的存在，以及芯片封裝熱阻的局限性，內置升壓功放芯片能解決一部分的應用要求，如果功率再大現階段最合理，最可靠的做法是外置升壓+音頻功放。為適應市場需求，深圳市永阜康科技有限公司整合優勢資源針對各種應用整理方案如下：

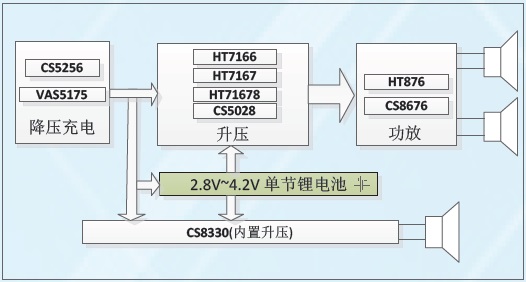

3.7V單節鋰電功能框圖：

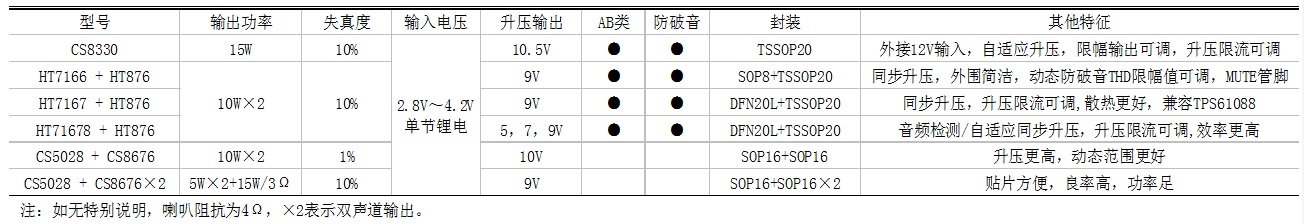

3.7V單節鋰電升壓+功放IC選型表

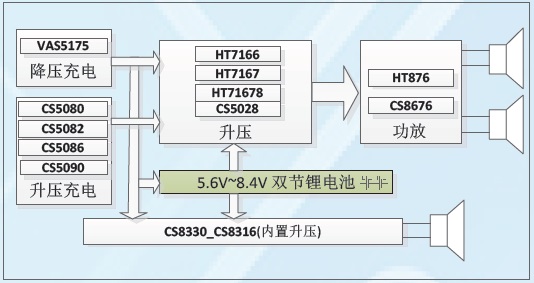

7.4V雙節鋰電功能框圖：

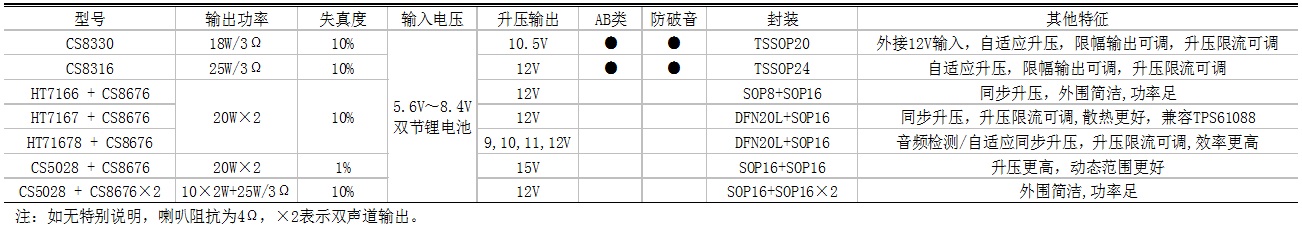

7.4V雙節鋰電升壓+功放IC選型表

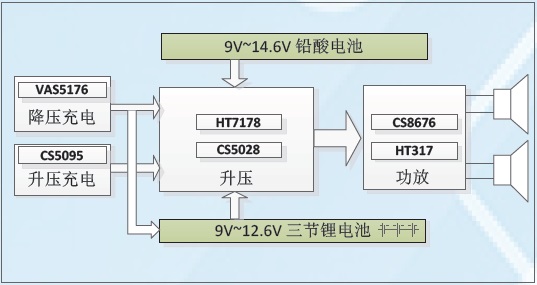

3節鋰電/12V鉛酸電池功能框圖：

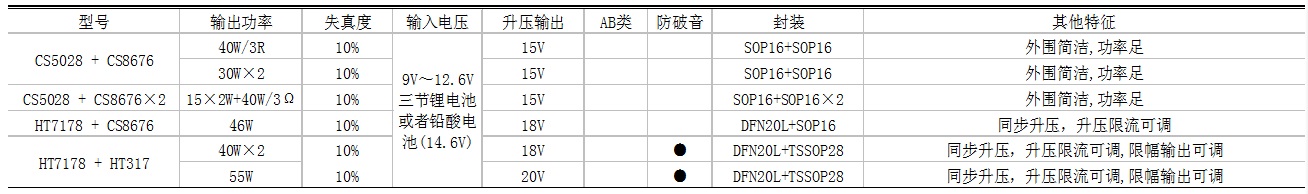

3節鋰電/12V鉛酸電池升壓+功放IC選型表
單節鋰電3.7V、雙節鋰電7.4V、三節鋰電12.6V對應的充電管理IC選型表：

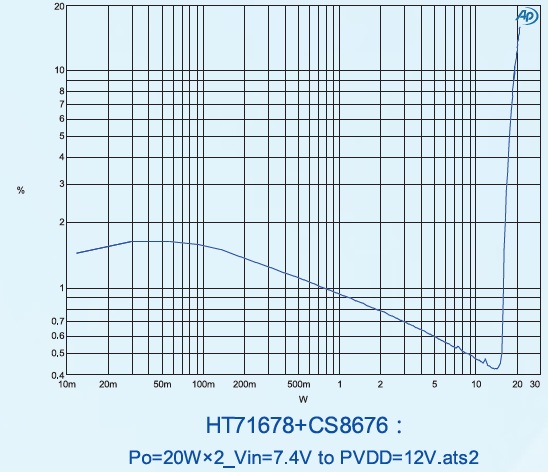

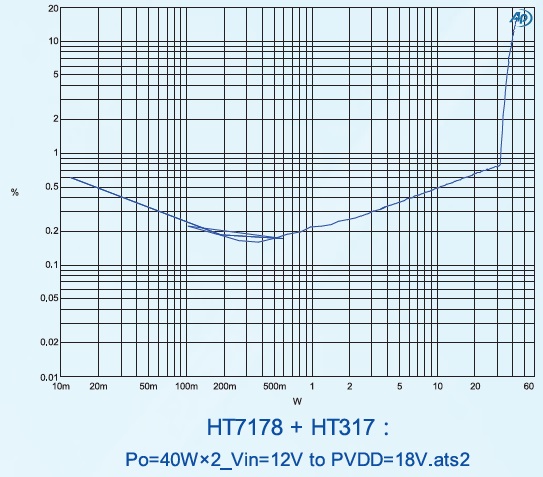

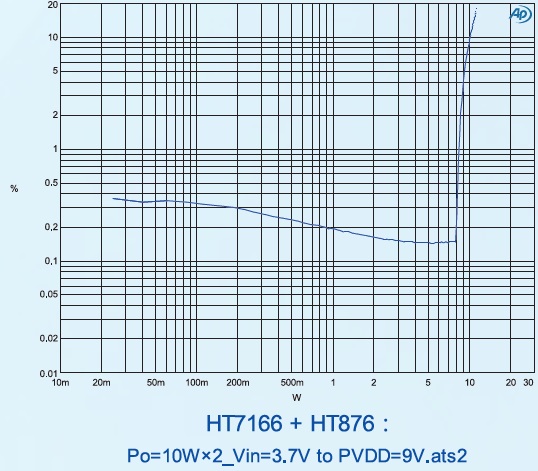

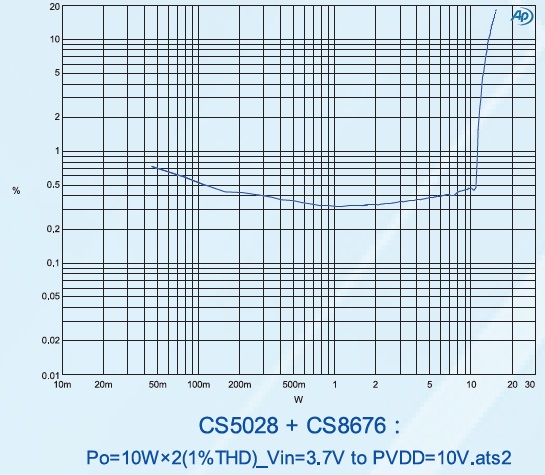

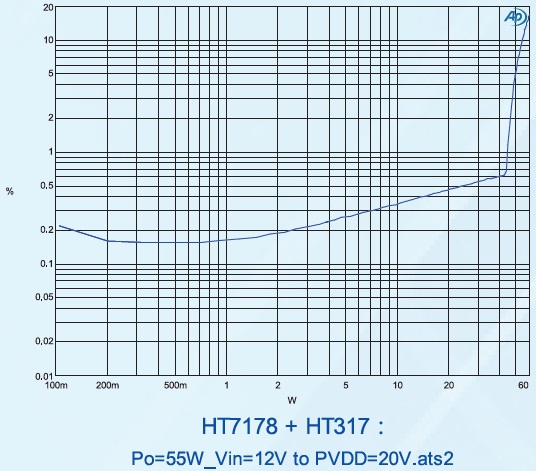

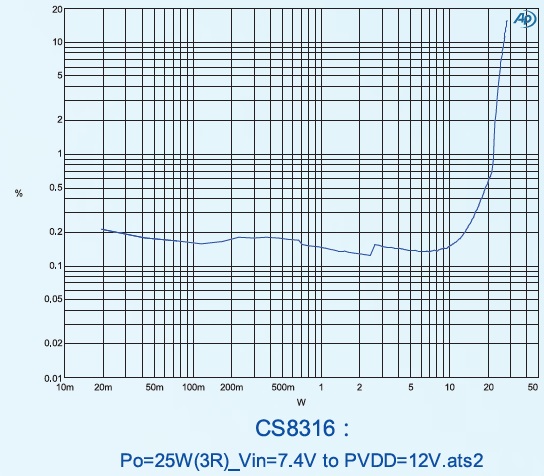

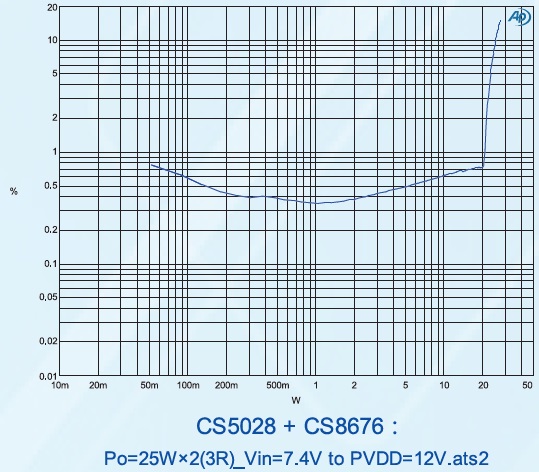

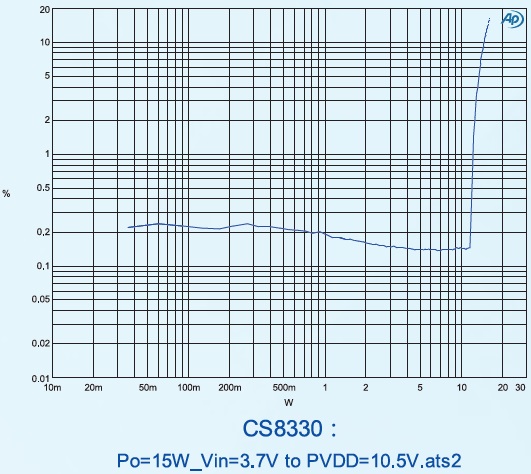

實測功率曲線
|
| |
|
|
|
|
|
| |
| |
| |
 |
