| STHV64SW 64通道高壓開關IC |
|
|
| 文章來源：永阜康科技 更新時間：2019/10/17 10:22:00 |
在線咨詢： |
| |

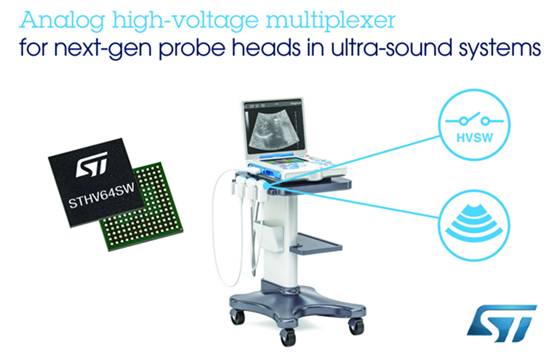

意法半導體64通道高壓模擬開關芯片的集成度達到前所未有的水平，適用于先進的超聲系統、超聲探頭、壓電驅動器、自動化測試設備、工業自動化和工業制造過程控制系統。
STHV64SW集成邏輯控制信號移位寄存器、自偏置高壓MOSFET柵極驅動器和輸出峰流±3A的N溝道MOSFET開關。這些開關管的響應速度快，開通時間1.5µs；低靜態電流節省關閉狀態功耗。低導通電阻和低失真以及低串?dāng)_確保信號完整性出色。內部過熱關斷和欠壓鎖保護(UVLO)功能確保開關安全工作。
這款先進產品采用意法半導體專有的BCD6s-SOI(絕緣體上硅)和BCD8s SOI制造工藝，在同一芯片上集成精準模擬電路(雙極晶體管)、低壓CMOS邏輯電路和穩健可靠的DMOS功率級。STHV64SW可以使用高達-100V/+100V、0V/200V或 -200V/0V的各種高壓電源組合。
目前已有創新的高科技設備采用STHV64SW，例如，工業無損檢測(NDT)超聲波探傷儀和經濟便攜的醫學超聲回波影像診斷設備，其中后者正在提高邊遠農村地區的產前保健水平。
與不久前推出的配套產品STHV1600 16通道脈沖發生器芯片一樣，這款高集成度的64通道模擬開關芯片同樣采用了緊湊的FCBGA封裝，讓系統制造商能夠提高通道密度，實現卓越的超聲圖像分辨率，而占用最小的電路板空間。
STHV64SW現已上市，采用BGA-196封裝。 |
| |
|
|
|
|
|
| |
| |
| |
 |
