| 單聯電位器構成的立體聲平衡控制器電路

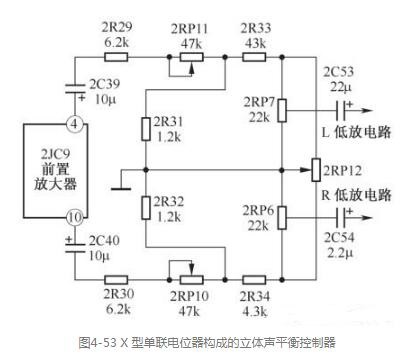

圖4-53所示是常用的X型單聯電位器構成的立體聲平衡控制器，2RP12構成立體聲平衡控制器電路，它接在左、右聲道放大器輸出端之間，為低放電路（音頻放大系統中的功率放大器）的輸入端。
立體聲工作狀態下，左、右聲道電路是分開的，但2RP12接在左、右聲道前置放大器輸出端，由于2RP12動片接地，故對隔離度的影響小。
當2RP12動片從中心點向上滑動時，2R33送來的左聲道信號經2RP12的上部分與2RP7并聯的電阻到地，2RP12值減小，該信號衰減量增大，送到左聲道低放電路中的信號減小，其輸出隨之減小;而2RP12動片至下端的阻值增大，對右聲道信號衰減量減小，右聲道低放電路的輸出增大。
由此可見，通過調整2RP12可以改變左、右聲道的輸出，便可以調整左、右聲道的平衡，使它們的有效增益大小相等。
帶抽頭電位器的立體聲平衡控制器電路

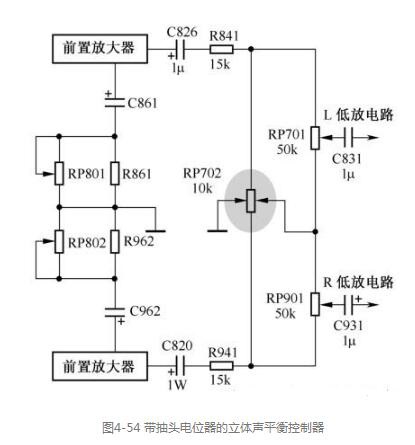

圖4-54所示是帶抽頭電位器的立體聲平衡控制器，RP702是平衡控制電位器，它的中心阻值處有一個抽頭，且抽頭接地。
當RP702動片在中心點時，RP702對左、右聲道信號衰減量相等。
當RP702動片從中心抽頭向上滑動時，RP702對右聲道信號衰減量不變，因?yàn)镽P702中心抽頭接地，此時左聲道信號衰減量增大，左聲道低放電路輸出減小。
當RP702動片從中心抽頭向下滑動時，左聲道輸出不變，右聲道低放電路輸出減小。
這一平衡電路與前面一個電路相比的不同之處是：平衡電位器RP702向一個方向調節時只改變一個聲道低放電路的輸入信號大小，在進行平衡調節時只減小一個聲道的聲音。
雙聯同軸電位器構成的立體聲平衡控制器電路

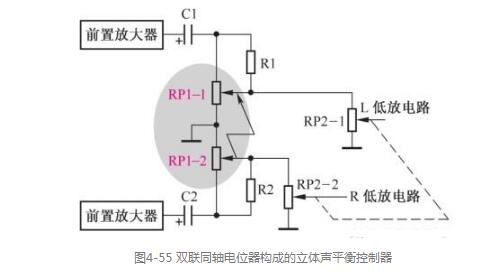

圖4-55所示是采用雙聯同軸電位器構成的立體聲平衡控制器。RP1-1、RP1-2是雙聯同軸電位器，用來構成立體聲平衡控制器;RP2-1和RP2-2是雙聯同軸電位器，用來構成雙聲道音量控制器電路。當RP1-1、RP1-2動片在中心點時，左、右聲道信號受到等量衰減。
動片向上滑動時，RP1-1動片與地間阻值增大，RP1-2動片與地間阻值減小，這樣右聲道信號衰減量增大，右聲道低放電路輸出減小，左聲道低放電路輸出增大。
動片向下滑動時，RP1-1動片與地間阻值減小，RP1-2動片與地間阻值增大，結果左聲道低放電路輸出減小，右聲道低放電路輸出增大。由上述分析可知，通過調整RP1-1、RP1-2將能實現立體聲平衡。
電路中，電阻R1、R2的作用是減小因RP1-1、RP1-2帶來的插入損耗。
特殊雙聯同軸電位器構成的立體聲平衡控制器電路

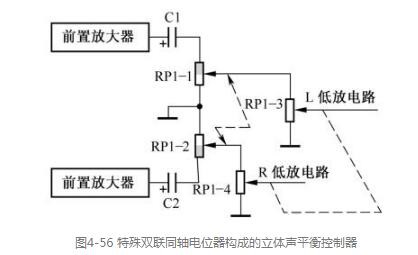

圖4-56所示是特殊雙聯同軸電位器構成的立體聲平衡控制器，RP1-1、RP1-2是雙聯同軸電位器，它的陰影部分是銀帶導體，無電阻，當動片在這一行程內滑動時，阻值不變。銀帶部分占電位器動片滑動總行程的一半，故有半有效電氣行程雙聯同軸電位器之稱。RP1-3、RP1-4是雙聯同軸音量控制電位器。
當RP1-1、RP1-2動片在中心點位置時，RP1-1、RP1-2動片至地端阻值相等，而動片到C1、C2端無阻值，此時左和右聲道兩路平衡。
當RP1-1、RP1-2動片向中心點以上滑動時，RP1-1動片滑到銀帶部分，動片與地間阻值沒有變化，故左聲道低放電路輸出不變;RP1-2動片與地端之間的阻值減小，右聲道信號衰減量增大，右聲道低放電路輸出減小。
當RP1-1、RP1-2動片向中心點以下滑動時，RP1-1動片與地之間阻值減小，左聲道低放電路輸出減小;RP1-2動片與地間阻值不改變（動片滑到了無阻值的銀帶部分），故右聲道低放電路輸出與動片在中心位置時相同。 |
