BQ25713/BQ25713B可通過USB適配器、高電壓USB PD源和傳統適配器等各種輸入源為電池充電。此器件是一款同步NVDC降壓/升壓電池充電控制器，可為空間受限的1至4節電池充電應用提供所含元件數較少的高效解決方案。

通過NVDC配置，可將系統電壓穩定在電池電壓水平，但無法將其降至低于系統最低電壓。即便在電池完全放電或被取出時，系統也仍會繼續工作。當負載功率超過輸入源額定值時，電池會進入補電模式并防止系統崩潰。

在加電期間，充電器基于輸入源和電池狀況，將轉換器設置為降壓、升壓或降壓/升壓配置。充電器自動在降壓、升壓、降壓/升壓配置間轉換，無需主機控制。

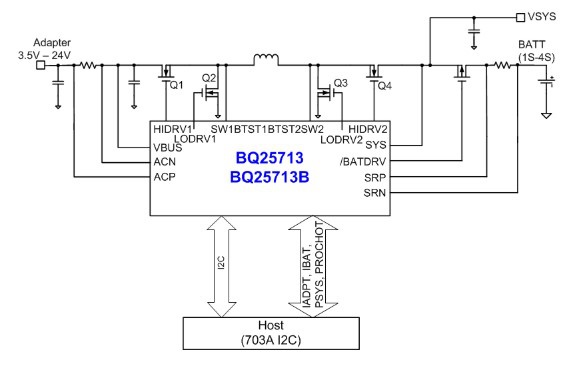

同步NVDC降壓/升壓電池充電控制器BQ25713的解決方案

在無輸入源的情況下，BQ25713/BQ25713B 可支持適用于1到4節電池的USB On-the-Go（OTG）功能，從而在 VBUS上生成具有8mV分辨率的3V至20.8V可調電壓。OTG輸出電壓壓擺率是可配置的，這符合USB PD 3.0 PPS規范。

當僅通過電池為系統供電且 USB OTG端口未連接任何外部負載時，BQ25713/BQ25713B支持Vmin主動保護 （VAP） 特性，借助該特性，該器件會從電池向VBUS處充電，從而將部分能量存儲在輸入解耦電容器中。在系統峰值功率尖峰期間，大量電流從電池流出，導致從電池到系統的阻抗上出現較大壓降。存儲在輸入電容器中的能量會為系統補電，從而防止系統電壓下降到最低系統電壓之下進而導致系統崩潰。該Vmin主動保護（VAP）特性旨在SOC高功率需求期間吸收系統功率峰值，Intel 強烈建議為具有1至2節電池的平臺配備此特性。

BQ25713/BQ25713B會監控適配器電流、電池電流和系統功率。靈活編程的PROCHOT輸出直達CPU，可根據需要降低其頻率。

適用于USB電力輸送 （PD） 電池充電應用，例如移動電源或其他便攜式設備。它采用降壓/升壓充電器 BQ25713為USB PD充電實現廣泛的輸入和輸出范圍。USB PD控制器卡（PMP40442）可以將充電器配置為通過同一個電源路徑進行充電或OTG。PMP40441/2與PD2.0 兼容。它還展示了 BQ25713能夠滿足PD的可編程電源（PPS）標準。在OTG方向（也就是將移動電源用作電源），USB端口可輸出5/9/15/20V的固定USB PD電壓以及 3.3V至5.9/11/21V 的USB PD PPS電壓，階躍小于20mV。還包含一個專門為 OTG 供電的USB-A端口。
