最近幾年，用USB大功率快充的USB PD充電協議得到普及。USB PD充電技術能將充電能力擴大到最高100W(USB3.x規范的20被以上)，不止用于手機，還支持電腦、打印機、液晶屏等各種設備的供電。
　由于USB接口是全球通用的，因此有望擴展應用到基礎設施上，例如替換不同國家需要轉換的AC電源插座，將當前流行的USB插座都USB PD化以及車內安裝USB PD端口等。
　另外，由于電力供應和通信只需要一根USB type-C電纜就能完成，從減少零部件的角度來看，今后支持USB PD的設備將會增加。

　NJW4210是一款升降壓型同步整流DC / DC轉換器，其工作電壓范圍為4.8V至36V，適用于USB PD快充。除了采用升降壓方式之外，還內置了輸出電壓切換功能，因此不需要準備多個穩壓器就能構筑USB PD供電系統，從而減少了使用的部件、實裝面積和設計工時。另外，由于具有寬工作電壓范圍，因此能夠應對各種供電設備的內部電源電壓，并有助于設計的標準化。
　本產品采用了EQFN24 (4×4mm)封裝，正準備取得AEC-Q100車載認證。

　NJW4210內置了與USB控制器聯動切換到與受電側設備對應的輸出電壓的功能，因此不需為每一個輸出電壓準備多個穩壓器，只需一個芯片即可覆蓋USB PD的供給電源規格（見下表）。

　USB PD 2.0 ver.1.2以后的供給電源規格概要

^{※ 使用5A連接線時}

　另外，不需要在供電輸出線(VBUS)上追加負載開關和放電開關，有助于應用的小型化和降低成本。

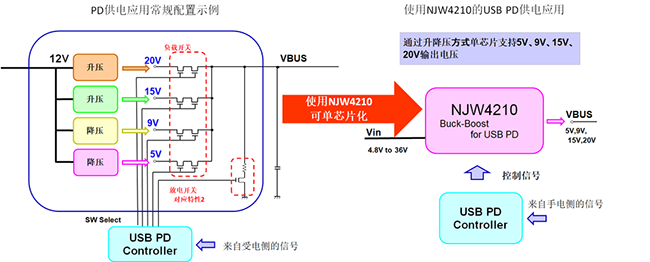

o   1.　單芯片支持5V/9V/15V/20V輸出電壓

§  　供電側設備的內部電源電壓是多種多樣的，為了對應USB PD的各個輸出電壓，有時會出現降壓、升壓混合的復雜電源構成。
　NJW4210采用了根據輸入電壓和輸出電壓的關系自動切換到降壓模式、升降壓模式、升壓模式的自動模式切換方式，所以不管輸入電壓如何，USB PD所要求的輸出電壓都可以通過單芯片實現。因為沒有必要準備與輸出電壓對應的多個穩壓器，所以輸出切換用的負載開關等也不再需要。

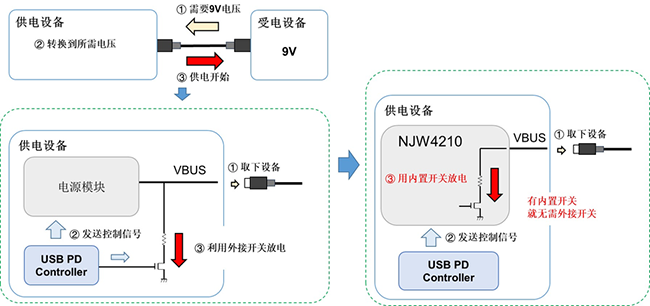

o   2.　內置放電電路

§  　在USB PD應用中，由于設備被取下時需要對輸出電壓進行放電，所以在以往的電源配置中需要追加放電開關。NJW4210內置了與USB控制器信號聯動的輸出放電電路，所以不需要追加外接部件。

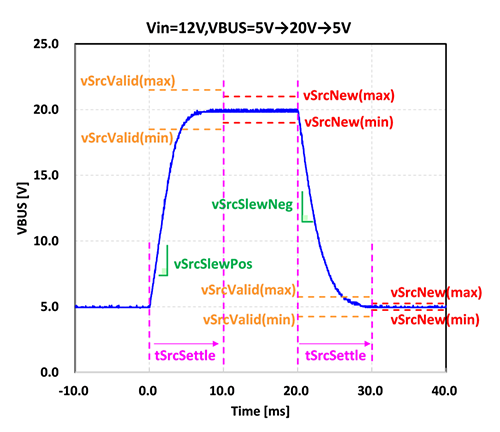

o   3.　符合USB PD標準的電壓轉換特性

§  　USB PD標準中規定了輸出電壓上升/下降時的電壓轉換速率、輸出電壓轉換穩定時間、額定輸出電壓、輸出電壓轉換時的上沖/下沖。NJW4210通過獨自的軟啟動抑制上沖/下沖，并具有完全滿足USB PD標準的性能。

^{(※1 PDO：Power Data Object的簡稱。}
表示能否提供USB PD標準中規定的功率規則的數據信息)

·       居室內、車內備有USB PD的供電系統

·       備有USB PD的電器

·       其他有USB PD的電源設備

·       樣片2021年4月提供

·       生產2021年10月量產
