本應用筆記將介紹帶有異步抽取濾波器的音頻模數轉換。它提出了轉換過程對高頻系統時鐘的要求，并提出了這種音頻轉換的解決方案。
介紹
現代高性能 delta-sigma 模數 (A/D) 和數模 (D/A) 音頻轉換系統需要高頻系統時鐘（主時鐘）用于其轉換過程，通常超過 12 MHz .該時鐘上的抖動是這些系統性能下降的一個重要來源。在包含轉換器和基于晶體的時鐘的產品中，這通常不是問題。然而，這在網絡音頻系統中可能是一個特別難以解決的問題，錄音系統是轉換節點和網絡以采樣率或在同一時鐘域內運行。在這些系統中恢復低抖動主時鐘的最常見方法是使用鎖相環 (PLL)。PLL 電路有多種形式，各有優勢。然而，
另一種方法是創建一個系統架構，其中 A/D 和 D/A 轉換節點在獨立于網絡或系統時鐘域的本地時鐘域內運行。使用采樣率轉換器 (SRC) 可以輕松實現具有獨立時鐘域的系統，如圖 1 所示。該架構還允許轉換過程以固定采樣率運行，該采樣率始終高于網絡或接口采樣率。這種方法的基本優點是轉換過程不受接口時鐘抖動的影響，并由本地無抖動晶體振蕩器控制。

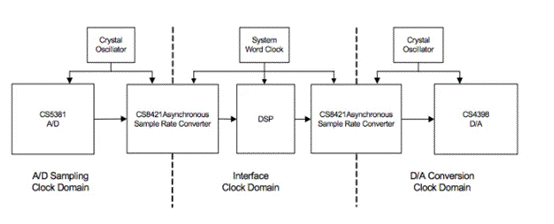

具有獨立時鐘域的音頻系統架構
CRD5381概述
CRD5381 是一種 4 通道參考設計，它結合了 CS5381 模數轉換器和 CS8421 異步采樣率轉換器，以創建本應用筆記中所述的模數轉換系統。CRD5381 本質上是一種 2 通道設計，其中已復制 2 通道模塊以創建第 3 和第 4 通道。每個 2 通道部分包括所需的模擬輸入緩沖器、CS5381 A/D 轉換器和 CS8421 異步采樣率轉換器。該參考設計還包括時鐘生成、狀態報告和所需的系統復位功能。此外，雙 CS8421 器件可以配置為 4 通道時分復用 (TDM) 接口。 |
