Ingineerix大神在油管上對Model S Plaid的電池系統和動力系統做了一些拆解和評論，我想分兩期把這個內容給梳理一下。在這里由于模組沒有拆，主要能得到的信息包括：整體模組結構的設計思想和電氣設計。據我了解這個設計，未來提升的能力是400V+*900A，走的是大電流的路線。
一、電池模組設計
這個電池系統整體分隔為5個區域，從目前的設計來看，可能是從大模組過渡到了和系統整體粘接的程度。

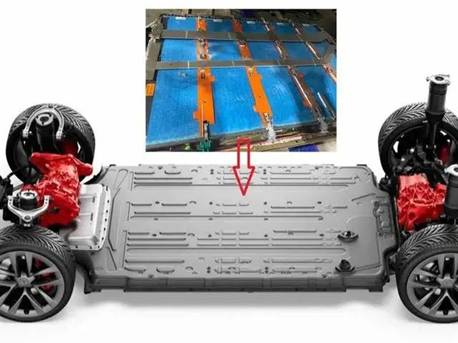

圖1 Model S Plaid的電池系統
這5個大電池塊的正負極布置在兩個長側邊，通過busbar焊接串聯起來，模組里面電池的配置為22S72P，整個電池系統達到了110S72P，其實把整體的電壓拉高了，額定電壓為401V，電芯數量根據初步計算為7920個18650電芯，松下在這款電芯上提高了能量密度。模組尺寸目前還不清楚，沿寬度方向來延伸布置，大概在1.3-1.4m左右。

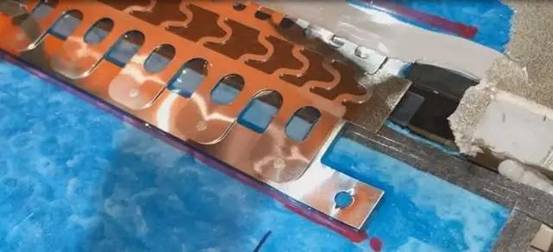

圖2 特斯拉在模組邊沿母線的處理（上面蓋了絕緣層）
在這一邊的模組邊沿的母線設計中，可以說很有意思的設計了：一定程度的熔斷保護，我覺得這是特斯拉能有效使用Pyrofuse的關鍵，如果只依靠Pyrofuse對功能安全等級要求比較高，在這里使用了電芯、模組兩級的物理熔絲保護，也是在不同層面實現了冗余。

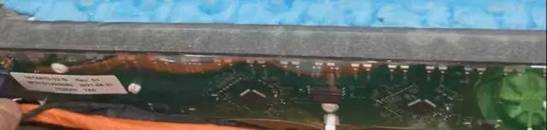

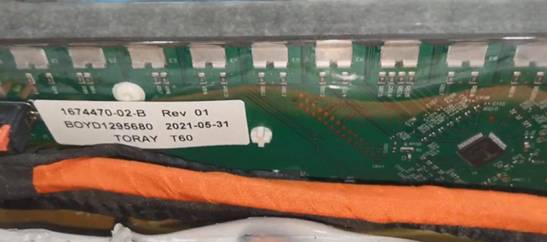

圖3 特斯拉的CMU設計
目前如Model Y的4680一樣，特斯拉把BMS的采樣板CMU做成長條，然后在模組實現一體化，同樣通過結構件和膠固定在端板上，直接通過電芯間匯流排的busbar引腳連接到PCB板子上，這幾乎是完全一樣的。
二、電氣設計
在整個Pack的布置上，Model S Plaid這臺車一開始設計定位就是高性能的車型，所以需要往四驅方向設計，在電氣設計中有非常新的特點。
在這里分成了兩部分：
BDU和BMS和熔絲：把它們放在前方，只有Pyrofuse設計了維修窗口，作為前BDU；
接觸器的組合：主正、主負和兩個雙胞胎的快充接觸器，放在了電池系統的后部，設計了維修窗口，從座椅下方進行處理。
特斯拉巧妙地使用通過兩個巨大的長busbar將這兩個BDU連接起來。

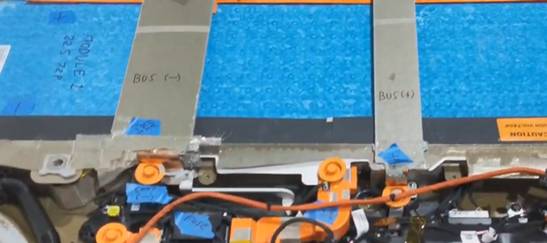

圖4 這個Busbar也做了絕緣處理
需要注意的事情是越來越多的車企開始做了半電壓防護，也就是主熔絲放置在大模組相連接的中間，關于半電壓的設計防護有詳細的計算過程，這個我曾經仔細演算過，等我有空我分享下計算過程。

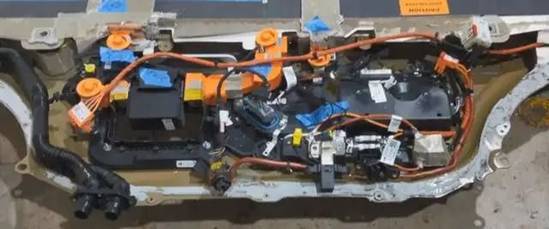

圖5 特斯拉前方的電氣布置

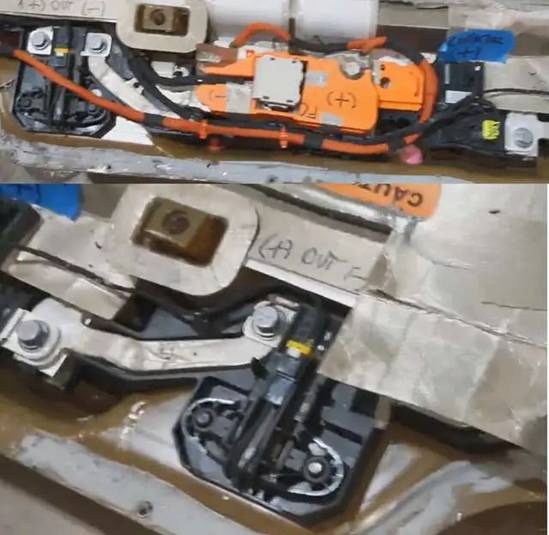

圖6 特斯拉后方的電氣布置
從供應鏈反饋的規格來看，特斯拉目標是把充電電流不斷提升，未來是想要提升到900A甚至更高，所以在整個電氣設計中，涉及充電回路的保護器件都做了提升。因此這個Pyrofuse要比之前的更大，一方面是需要加大滅弧的區域設計，并且把之前一部分歷史上的設計問題進行改善。備注：從器件供應商這邊了解實際的原理和實驗信息還是比較有效的方法。

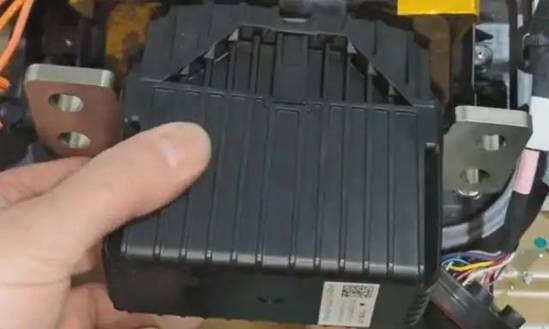

圖7 特斯拉選擇的升級的Pyrofuse
由于特斯拉全系導入熱泵，目前特斯拉只需要2根輔助的熔絲，整車只需要給空調壓縮機和PCS回路兩個方向進行保護即可。目前來看，電池管理系統被定義為不太會損壞的部件，至少從BMS和PCS兩個部件來看，故障率應該是倒掛的，所以布置也換了過來。
圖8 特斯拉的BMS放置在了最底層，包括2根熔絲
小結：我覺得這個包的最大設計特點是在電氣設計上有很多改進的地方，有些時候是大力出奇跡，真的得選足夠好的電氣部件才能有好的設計出來。感覺還是有一些設計細節還沒弄出來，等我有空再整理下思路。 |
