電容對于同步降壓轉換器而言，是個至關重要的組件。由于有著各種各樣的電容技術，因此，如圖1所示，在設計同步降壓轉換器時需考慮輸入和輸出電容的參數。
圖1：同步降壓直流/直流轉換器
電力電容的選擇參數如下文表1所示：
|
降壓轉換器性能特性
|
需考慮的電容參數
|
|
功耗
|
有效串聯電阻(ESR)
|
|
電壓紋波性能
|
有效串聯電阻(ESR)
|
|
負載瞬態（交流）性能
|
有效串聯電感(ESR)
有效串聯電阻(ESR)
電容
|
|
成本
|
視技術和供應商而定
|
|
尺寸
|
長、寬、高
|
|
可靠性
|
電容材料
|
表1：降壓轉換器性能vs.電容參數
下文表2所示為各類技術相關的電容特性。
|
電容技術
|
ESR
|
成本
|
電流額定值
|
|
標準鋁電解電容
|
高
|
低
|
低
|
|
OSCON電容
|
低
|
中
|
高
|
|
POSCAP電容
|
低
|
高
|
中
|
|
鉭質電容
|
中
|
中
|
中
|
|
陶瓷電容
|
非常低
|
非常高
|
高
|
表2：相關電容特性

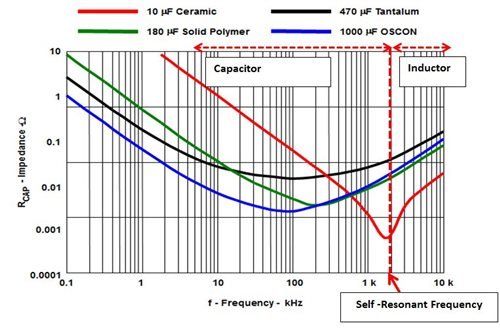

電容阻抗與頻率的比值也非常重要，因?yàn)樗鼪Q定了降壓轉換器將電容作為儲能容器而非感應器的開關頻率。阻抗可受電容的ESR（有效串聯電阻）和ESL（有效串聯電感）影響，且看起來像一個U形曲線，如圖2所示。圖2中所示的自諧振頻率是電容開始用作感應器的頻率（示例為10uF電容）。理想狀態下，我們希望降壓轉換器以電容區域的開關頻率進行開關操作。
我們可以使用電容組合使阻抗曲線“變平”，以在推高降壓轉換器的開關頻率的同時，使其仍處于電容區域內。電容阻抗因技術和開關頻率而異。
圖2：電容阻抗與開關頻率之比
那么，如何選擇輸入和輸出濾波器選擇電容呢？
對于輸入濾波器，你需要選擇一個電容來處理輸入交流電流（紋波）和輸入電壓紋波。
對于輸出濾波器，你需要選擇一個電容來處理負載瞬態，并將輸出電壓紋波降至最低。

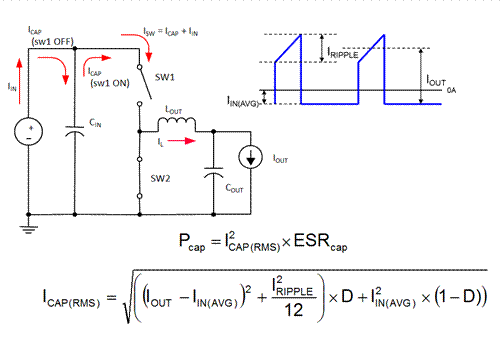

圖3所示方程為確定電容可以承受的輸入電流RMS（均方根）電流。根據輸入電壓、輸入電流RMS電流，以及輸入電壓峰-峰紋波，您可以根據電容數據表選擇電容。建議將鋁電解電容(AlEl)和陶瓷電容結合使用。陶瓷電容的ESR較低，且能夠降低輸入電壓峰-峰紋波，這反過來又能夠減少輸入大電容所需處理的輸入紋波電流。
圖3：輸入電容RMS電流的計算
下文表3所示為輸出電容的選擇標準：
|
電容參數
|
負載瞬態性能
|
輸出電壓紋波
|
|
大電容（用于儲能和將能量向負載側傳遞）
|
主要作用
|
主要作用
|
|
ESR
|
主要作用
|
主要作用
|
|
ESL
|
主要作用
|
次要作用
|
表3：輸出電容的標準

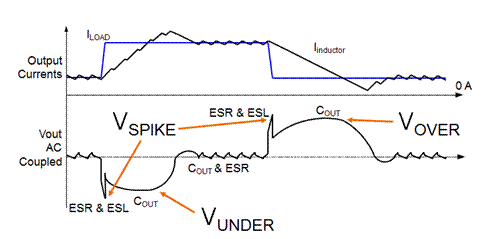

下文圖4所示為每個輸出電容元件對降壓轉換器負載瞬態性能的作用機制
圖4：電容的負載瞬態性能標準

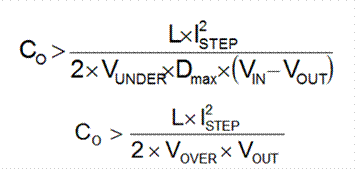

如下文圖5-6所示，電容的輸出電壓過沖、下沖和峰-峰電壓紋波計算值可用于確定電容。
圖5：確定輸出電壓下沖和過沖用輸出電容
圖6：確定輸出電壓峰-峰紋波處理用輸出電容
以下所示為輸出電容的一個選擇示例
輸出電容
2A～10A負載階躍 @ 15A/ms
使用2x 1000 mF鋁質電解電容器：19mW ESR
PLOSS = (3.32/2)2x 19/2 x 10-3= 0.024W]
為了幫助降低尖峰，加入兩個10 mF陶瓷電容器(1210)，分別為0.8mW ESR、1.1nH ESL
該選擇方案能夠提供：
1.7mV輸出電壓下沖
10.7mV輸出電壓上沖
19.9mV電壓尖峰
2.8mV輸出電壓峰-峰紋波
所以，設計降壓轉換器時，記住這些電容選擇標準，您就可以設計出高性能、穩定且可靠的解決方案了！嘗試在您的下一個直流/直流供電設計中使用一款TI的降壓轉換器和降壓控制器產品吧！ |
