特瑞仕半導體株式會社（日本東京都中央?yún)^(qū) 董事總經理：芝宮 孝司 以下簡稱“特瑞仕”）開發了適用于支持無線電力傳輸鋰離子電池的多功能超小型充電IC--XC6810系列。

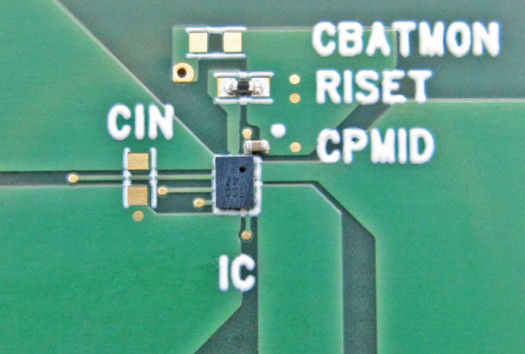

圖1. XC6810實裝電路板

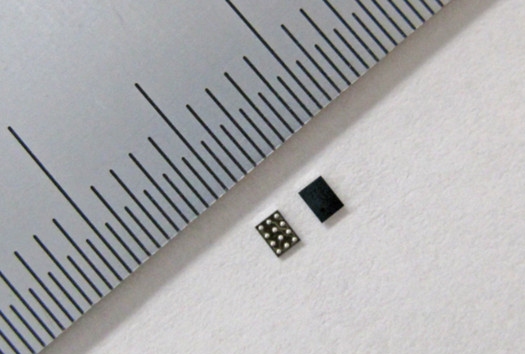

圖2. 封裝WLP-12-01 (1.57x1.17xh0.33mm)
XC6810 系列是用于鋰離子電池的超小型充電IC，適用于小型的可穿戴設備、可聽設備和物聯網設備。具有充放電控制、無線供電支持等多種功能。
充電電流為1mA~25mA，適用于小型鋰離子電池，可提供3.8V~4.4V的大范圍充電電壓。該產品搭載了在存放或未使用時抑制電池放電的關機功能，和使用外部按鈕的喚醒功能. 有效的延長了電池和電池設備的使用壽命。
顯示充電狀態的CSO端腳除了可使用傳統的驅動LED進行充電狀態顯示之外，還具有使用頻率顯示充電水平的型號，配合使用微電腦進行充電監控。 此外, 產品還配備了電池電壓監測功能和電池低電壓通知功能, 可通過微電腦監測電池電壓。
輸入電壓為3.5V~28V，支持無線充電或太陽能等能量收集式的充電方式。對于使用底座等的接觸式充電方式，選擇可使用CSO端腳調制輸入電流的2線式通信方式來獲知充電狀態的型號，即可通過底座顯示充電狀態和控制充電。 |
