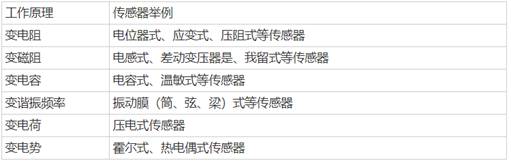

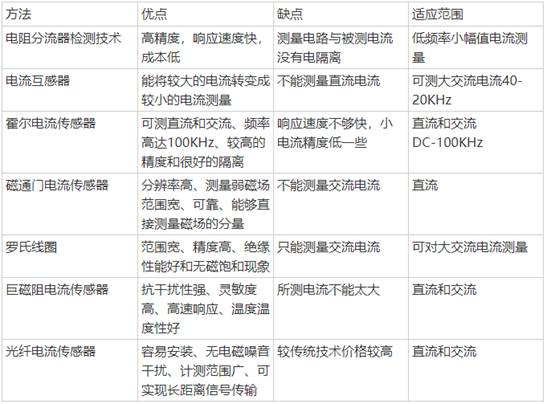

1、電阻分流器檢測技術

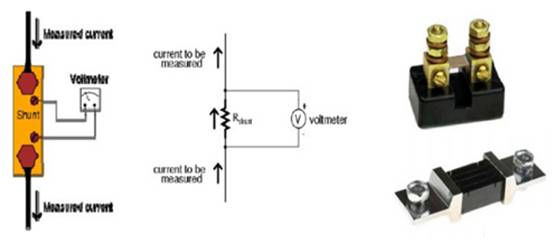

分流器是根據電流通過電阻時在電阻2端產生電壓進行測量。
應用領域：
在低頻率小幅值電流測量中，表現出高的精度和較快的響應速度。在工業領域中，在不涉及到測量回路與被測電流之間電隔離的場合，分流器是將電流信號轉變成電壓信號的的低成本方案。
2、電流互感器

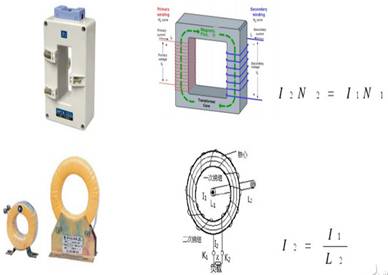

電流互感器原理是依據電磁感應原理的，電流互感器的作用是可以把數值較大的電流通過一定的變化轉換成數值較小的二次電流，用來進行保護、測量等用途。
3、霍爾電流傳感器
開環的霍爾電流傳感器采用的是霍爾直放式原理，閉環的霍爾電流傳感器采用的是磁平衡原理。所以閉環的在響應時間跟精度上要比開環的好很多。開環和閉環都可以監測交流電，一般開環的適用于大電流監測，閉環適用于小電流監測。優點：封裝尺寸小，測量范圍廣，重量輕，低電源損耗，無插損

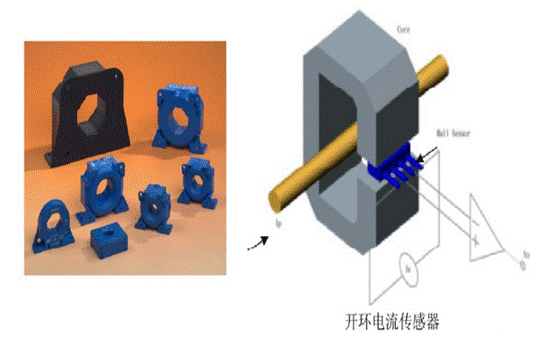

開環式霍爾傳感器的工作過程：
原邊電流（Ip）通過一根導線時，在導線四周將會產生一個磁場，這一磁場的大小與流過導線的電流成正比，它能通過磁芯聚集感應到霍爾器件上并使其有一信號輸出。這一信號經信號放大器放大后直接輸出，霍爾器件輸出的信號準確反映了原邊電流的輸出情況。
閉環霍爾電流傳感器的工作過程：

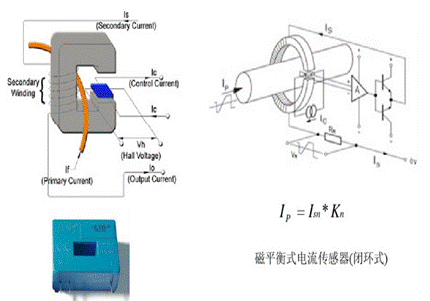

當原邊電流IP產生的磁通通過磁芯集中在磁路中，霍爾器件固定在氣隙中檢測磁通，通過繞在磁芯上的多匝線圈輸出反向的補償電流，用于抵消原邊電流（IP）產生的磁通，使得磁路中磁通始終保持為零。霍爾器件和輔助電路產生的副邊補償電流準確反映了原邊電流的大小。經過特殊電路的處理，傳感器的輸出端能夠輸出反映原邊電流的電流變化。
4、磁通門電流傳感器
磁通門傳感器是利用被測磁場中高導磁鐵芯在交變磁場的飽和激勵下，其磁感應強度與磁場強度的非線性關系來測量弱磁場的一種傳感器。

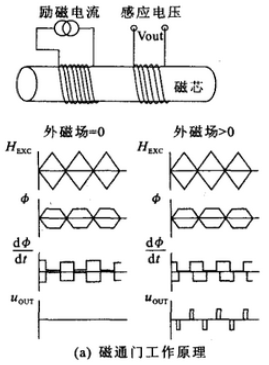

磁通門傳感器就是利用某些高磁導率的軟磁材料（如坡莫合金）作磁芯，以其一起在交流磁場作用下的次飽和特性及法拉第電磁感應原理研制成的測磁裝置。其結構可以看成一個特殊的變壓器，磁通門測磁法正是利用這種特殊變壓器的磁芯，當交變電流流過該變壓器原邊線圈時，磁芯反復被交變過飽和勵磁所磁化，當有外磁場存在時，勵磁變得不對稱，變壓器的輸出信號受到外磁場的調制。通過檢測輸出的調制信號就可以實現對外磁場的測量。磁通門探頭的輸出主要是激勵信號的二次諧波，需要經過處理得到測量數據。
磁通門傳感器具有分辨力高、測量弱磁場范圍寬、可靠、能夠直接測量磁場的分量和適于在速運動系統中使用等特點。
5、羅氏線圈

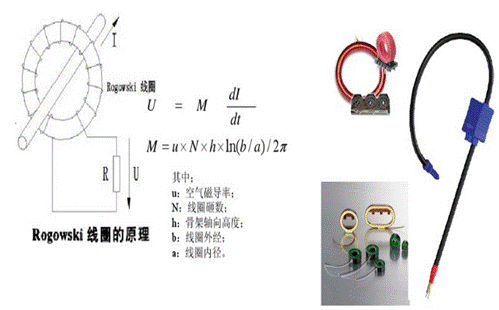

羅氏線圈又稱磁位計，是一種繞制在非磁性骨架上的空心線圈，基于電磁感應原理對大電流進行測量。具有測量范圍寬、精度高、絕緣性能好和無磁飽和現象等優點。但是它只能用來檢測交流電流。
6、巨磁阻電流傳感器

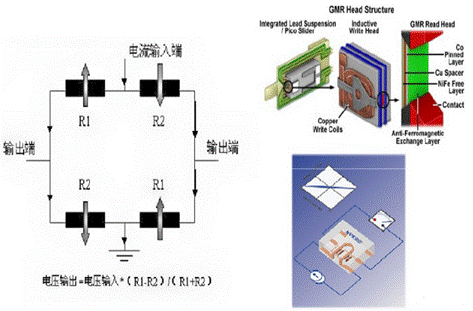

巨磁電阻傳感器將四個巨磁電阻構成惠斯登電橋結構，該結構可以減少外界環境對傳感器輸出穩定性的影響，增加傳感器靈敏度。
7、光纖電流傳感器

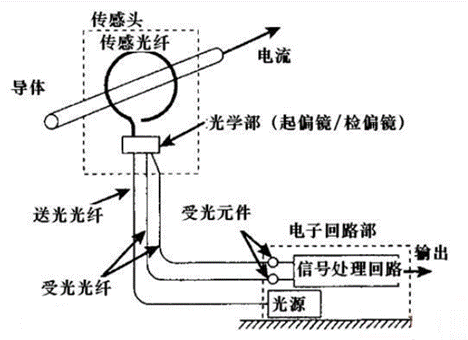

激光束通過光纖，并經起偏器產生偏振光，經自聚焦透鏡人射到磁光晶體：在電流產生的外磁場作用下，偏振面旋轉θF角度；經過檢偏器、光纖，進人信號檢測系統，通過對θF的測量得到電流值。
當設置系統中兩偏振器透光主軸的夾角為45°，經過傳感系統后的出射光強為：
l=（Io/2）（1+sin2θF）
式中Io為入射光強。通過對出射光強的測量，就可以得出θF，從而可測出電流的大小。
優點：
（1）容易安裝，不用斷開導線，僅將細長、柔軟的絕緣光纖卷繞在導體上就可檢測電流，能實現整個傳感裝置的小利輕量化；
（2）無電磁噪音的干擾。近年的計測控制系統中，一般將傳感器的輸出連接于半導體的電子回路，傳感裝置本身全部由光學器件構成，故具有抗電磁干擾（EMI）特性；
（3）計測范圍廣，沒有鐵心磁飽和的制約，同時，法拉第效應的響應速度快，具有從低頻到高頻、到大電流的廣闊測量范闈；
（4）因?yàn)樾盘?hào)通過光纖傳輸。波形畸變小。傳輸損耗小，故可實現長距離的信號傳輸。
|
