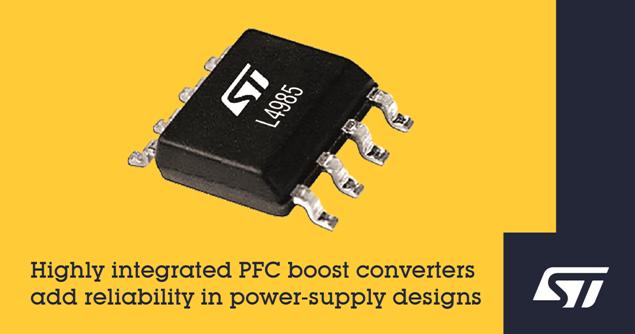

意法半導體的 L4985A/B和L4986A/B功率因數校正(PFC) 升壓轉換器集成 800V 啟動電路，以及意法半導體專有的實用的輔助功能，有助于簡化應用設計，提高設計靈活性。

芯片內置的高壓啟動功能可以節省輔助電路，支持“無輔助電路”設計，降低物料清單成本，并確保啟動可靠性。在附加的輔助電路中，內部邏輯電路可在交流線路斷開時對輸入濾波器X電容器執行安全放電操作，解決傳統放電電阻的功率損耗問題，并簡化IEC 61010-1或IEC 62368-1 等安全法規的合規設計。

這兩款轉換器可用作PFC預調節器，幫助各種應用符合諧波失真要求，例如，IEC 61000-3-2 和等效標準。目標應用包括臺式電腦、服務器、游戲機、電視等產品設備的電源；工業和醫療設備的開關式電源(SMPS)；電動滑板車充電器。轉換器還集成專有的乘法仿真器以及專用電路，能夠在所有工況下最大限度地減少總諧波失真 (THD)，確保LED 燈具電源具有穩定的功率質量。

新轉換器受益于意法半導體專有的關斷時間調制器，確保轉換器在滿負載條件下保持準固定頻率運行，在輕負載和零負載時進入突發模式，從而進一步簡化設計。L4985A和L4986A的開關頻率為 65kHz，而 L4985B 和 L4986B 為 130kHz。L4986A/B產品增加了電源正常輸入輸出引腳，在 PFC 輸出達到用戶預設閾值時，可以生成一個邏輯信號，輔助系統管理。

為了實現節能設計，根據歐洲最新的生態設計指令，所有產品都有一個外部待機引腳，以啟動低功耗空閑模式。

新產品還內置了全面的保護和監控功能，包括過壓保護、反饋回路失效保護、設置錯誤保護和升壓電感飽和保護。軟啟動電路可以限制涌流，并有助于維持輸出電壓穩定，而brown-out/brown-in欠壓檢測可確保轉換器在所有交流線路條件下都能可靠啟動，并防止 RMS 電流過大。brownout保護功能讓醫療設備能夠滿足 IEC 60601-1-2 的要求。在電網線路電壓下降500ms以內時，IEC 60601-1-2標準要求電源必須保持輸出電壓穩定。

工程師可以用 EVL400W-80PL評估板加快項目設計周期，這是一個獲得CLEAResult® 80PLUS Platinum Level 認證的AC/DC電源整體解決方案。EVL400W-80PL板集成L4985 PFC 控制器與意法半導體的 L6699D 諧振控制器和 SRK2001同步整流控制器，滿載能效90.2%，在 50%負載時達到 92.49%。

L4985 和 L4986全系產品現已投入量產。L4985A/B采用SO-8封裝；L4986A/B增加了電源正常引腳，采用SSOP-10封裝。
