概要
IU8687E是一款2X45W立體聲D類音頻放大器;在供電電壓25V的情況下,負載為8Ω 的情況下最大可以輸出2X45W的連續功率，在PBTL模式下最大可以輸出88W（負載4Ω )的連續功率；通過主從模式的設置可以讓IU8687E實現無限級 聯，從而實現系統的多路輸出;IU8687E具備先進的EMI抑制技術,它采用表面貼裝技術，只需少量的外圍器件，便使系統具備高質量的音頻輸出功率。IU8687E內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。IU8687E最高可達到95%以上的效率, 35V的耐壓設計為芯片提供了超高的可靠性,可以有效的降低生產過程中的不良比例。
IU8687E提供了纖小的EQB28封裝形式供客戶選擇,封裝尺寸與ESOP16一致，其額定的工作溫度范圍為-40℃至85℃。
描述
● 輸出功率---立體聲
VDD = 16V@RL = 4 Ω THD+N=10% PO=2X33W
VDD = 24V@RL = 8 Ω THD+N=10% PO=2X42W
VDD = 25V@RL = 8 Ω THD+N=10% PO=2X45W
● 輸出功率---PBTL單聲道
VDD = 24V@RL = 4 Ω THD+N=10% PO=80W
VDD = 25V@RL = 4 Ω THD+N=10% PO=88W
● 單電源供電,寬電源電壓范圍：5V~26V
● 音頻系統帶濾波網絡,靜態電流50mA@24V
● 高可靠性設計：35V耐壓設計
● 效率：95%@PVCC=20V RL = 8 Ω PO=2X20W
● 四段增益可選
● 靜音功能控制
● 主從模式可編程控制,可實現無限級聯功率輸出
● 多重開關頻率可選：AM抑制功能
● 可編程功率限制
● 良好短路保護和具備自動恢復功能的溫度保護
● 良好的失真和防噗聲功能
應用
車載音頻、家庭音響系統、緊急呼叫等

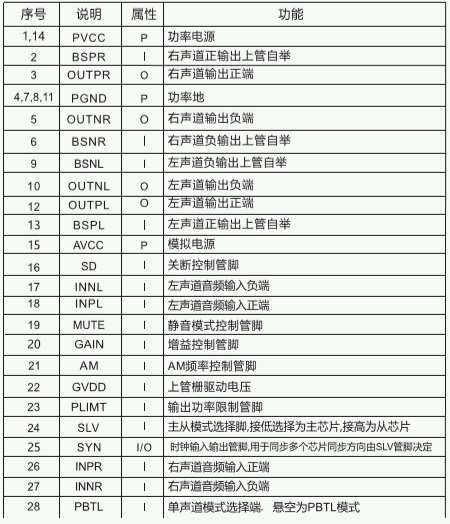

引腳排列以及定義
典型應用圖
