說明

TAS5828M 是一款立體聲、高性能閉環D類放大器， 具有集成的音頻處理器和高達192kHz的架構。

軟件控制模式啟動后，TAS5828M不僅實現了經典的BQ、3 頻帶DRC和AGL，還實現了Hybrid-Pro專有算法。Hybrid-Pro 算法可檢測即將發生的音頻功率需求，并通過Hybrid-Pro反饋引腳 (HPFB)為前直流/直流轉換器提供PWM格式控制信號。TAS5828M 支持用于可預測的包絡跟蹤、高達4ms的音頻信號延遲緩沖器，這有助于防止因直流/直流電壓調整而導致的音頻削波。

在設置為硬件控制模式時，TAS5828M 通過引腳配置 支持開關頻率、模擬增益、BTL/PBTL 模式和逐周期電 流限制閾值。此模式專為免去終端系統軟件驅動程序集成工作而設計。

特性

• 靈活的音頻 I/O：

– 支持 32kHz、44.1kHz、48kHz、88.2kHz、 96kHz 和 192kHz 采樣速率

– 用于音頻監控、子通道或回聲消除的 I2S、LJ、 RJ、TDM 和 SDOUT

– 支持三線制數字音頻接口（無需 MCLK）

• 高效 D 類調制

– 電源效率高于 90%，RDSon 為 90mΩ • 支持多路輸出配置

– 2 × 50W，2.0 模式 (4Ω, 23 V, THD + N = 1%)

– 2 × 40W，2.0 模式 (6Ω, 24V, THD + N = 1%)

– 1 × 100W，1.0 模式 (2Ω, 23 V, THD + N = 1%)

– 1 × 80W，1.0 模式 (3Ω, 24V, THD + N = 1%) • 優異的音頻性能：

– 1W、1kHz、PVDD = 12V 的條件下，THD + N ≤ 0.03% – SNR ≥ 110dB（A 加權），ICN ≤ 40µVRMS

• 靈活處理特性

– 3 頻帶高級 DRC + 2 個 BQ + AGL + 2 個 BQ

– 每通道 12 個 BQ、電平計

– 96kHz、192kHz 處理器采樣

– 混合器、音量、動態 EQ、輸出交叉開關

– PVDD 檢測和 Hybrid-Pro 算法音頻信號跟蹤

• 靈活的電源配置

– PVDD：4.5V 至 26.4V

– DVDD 和 I/O：1.8V 或 3.3V

• 出色的集成式自保護功能：

– 過流錯誤 (OCE)

– 逐周期電流限制

– 過熱警告 (OTW)

– 過熱錯誤 (OTE)

– 欠壓和過壓鎖定 (UVLO/OVLO)

– PVDD 壓降檢測

• 可輕松進行系統集成

– I2C 軟件或硬件控制模式

– 與開環器件相比，所需的無源器件更少

應用

• 電池供電揚聲器 • 無線、藍牙揚聲器 • 條形音箱和低音炮 • 散熱或效率敏感型音頻系統

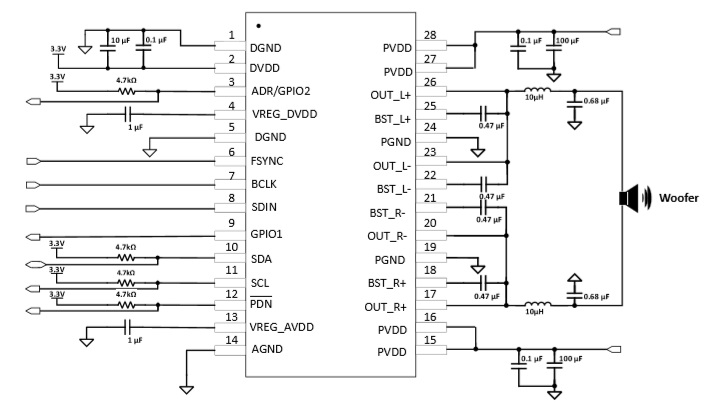

典型應用
