| 電動工具是一個存量和增量都非常大的市場，中國是全球電動工具的制造大國。目前電動工具從工業等專業應用領域逐步向民生領域的發展，小型化、智能化和無繩鋰電池化是整個行業今后的主要發展趨勢。電動工具的無繩化比例在2021年已經達到65%，其中鋰電類電動工具在無繩電動工具中的占比進一步提升，2021年達到93.5%，從而帶動全球電動工具用鋰電池的數量在2021年達到25.5億顆，同比增長26.2%，折算成容量大約為16.3Gwh，占全球鋰離子電池出貨量的比重為2.85%。作為手持電動工具的電池包，本身由多串電芯 (3~6串)組成，隨著行業和應用的進一步發展，需要使用PD/Type-C來實現大功率充放電，從而拓展電池包的使用場景、提升工作效率。結合行業新需求，廣芯微電子攜此前的大功率移動電源的成熟經驗，推出多種電動工具電池包的芯片應用解決方案。
方案特點：
傳統電池包充電器體積很大，充電功率偏小，不方便用戶攜帶。選用PD充電器后，產品整體配件體積會大大減少，也隨著攜帶。真正發揮無線電動工具的使用場景。
PD充電器/充電寶的普及，使電池包的充電變得非常方便。手機，平板，筆記本的電源都可以用來給電池包充電。
擴展了電池包的應用范圍，在無線電動工具空閑時，電池包可以隨著作為移動電源給用戶的數碼產品充電。
電動工具之電池包系統解決方案

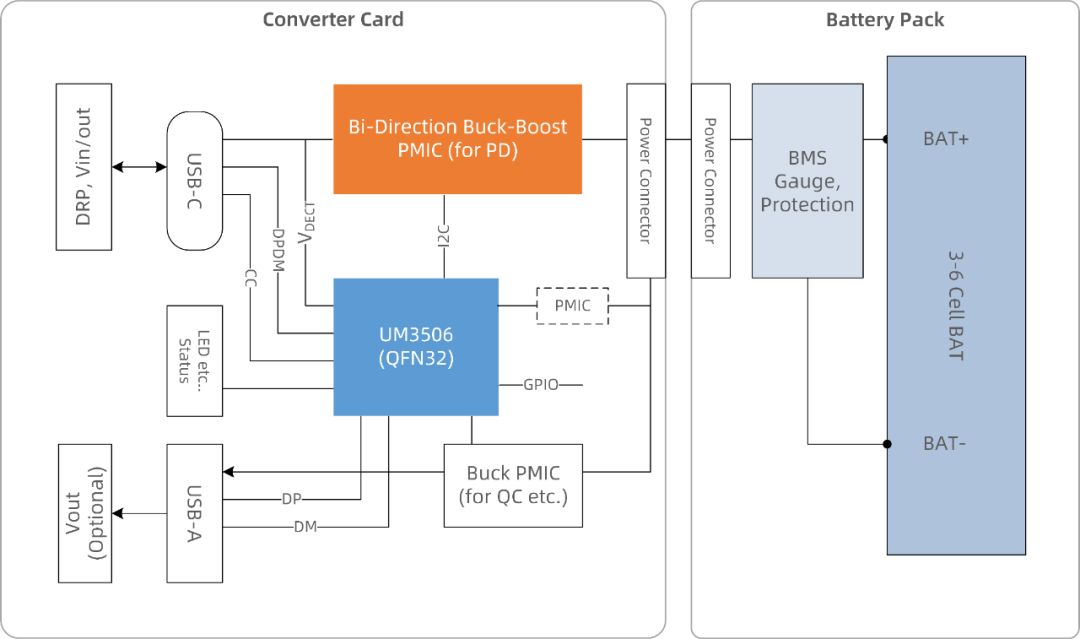

方案1：基于現有電池包，推出擴展模塊。
電池包擴展模塊是一種高規格且支持PD協議的移動電源方案，提供了1個Type-A充電接口和1個Type-C高功率充電接口。其中在一個TYPE-C接口上支持雙向的大功率充放電。可選支持QC2.0/3.0協議，最大100W的輸入輸出(需要5A E-Mark Cable)。USB TYPE-A接口上支持傳統的5V充電，支持蘋果快充協議。也可增加QC2.0/3.0等協議，實現雙口輸入快充。
UM3506作為SoC控制器芯片，負責為移動電源的主控實現板級的系統策略/狀態控制及指示。結合雙向的BUCK-BOOST電源IC，通過標準的I2C數字串行接口/PWM接口，該芯片可以訪問和控制外部電源IC，從而實現充放電/升降壓/電源系統設置等。
規格說明
PD/Type-C DRP雙向方案，1個Type-C/1個Type-A
支持3~6串電池解決方案
Type-C 口輸出: 5V/9V/12V/15@3A,20v/5A MAX(需要E-mark 5A線纜)
Type-C 口輸入:任意輸入,最大20V/5A(60W~100W根據實際需求定制)
Type-A口輸出: 5V@2.4A (Apple), 9V@2A, 12@1.5A (QC2.0/3.0)
UM3506實現PD DRP協議，電源管理，并可與外置的電池包上的BMS進行通信，支持私有協議監控電芯狀態，確保充放安全

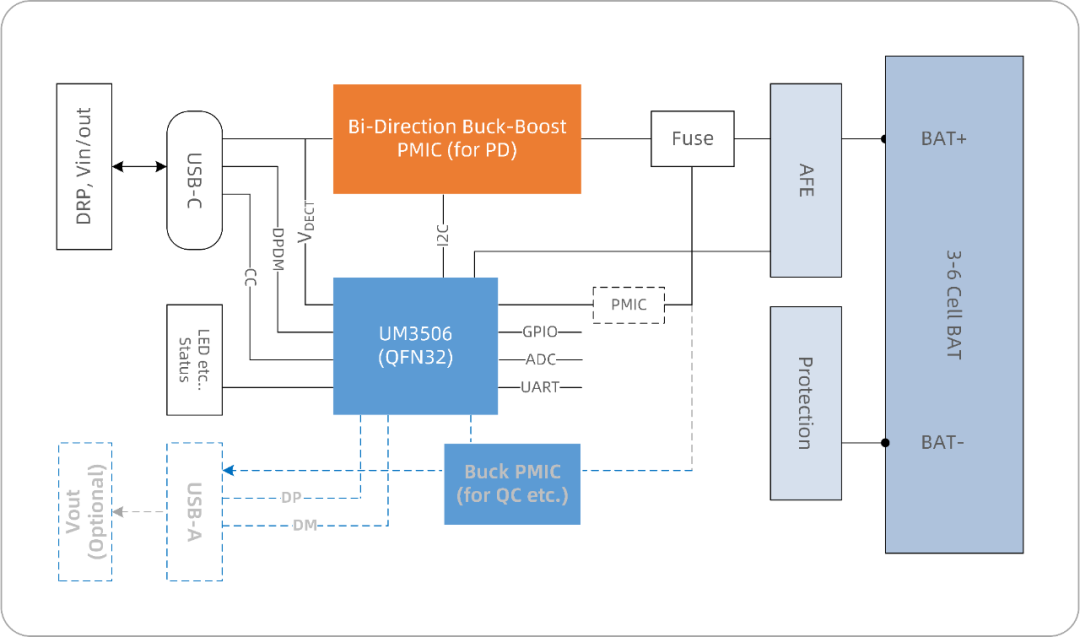

方案2：集成Type-C接口的新型電池包
集成了Type-C接口的新型電池包，在一個TYPE-C接口上支持雙向的大功率充放電。可選支持QC2.0/3.0協議，最大100W的輸入輸出(需要5A E-Mark Cable)。UM3506作為SoC控制器芯片，負責為移動電源的主控實現板級的系統策略/狀態控制及指示。結合雙向的BUCK-BOOST電源IC(SC8815)，通過標準的I2C數字串行接口/PWM接口，該芯片可以訪問和控制外部電源IC，從而實現充放電/升降壓/電源系統設置等。方案可以方便的集成在BMS板上。
規格說明
PD/Type-C DRP雙向方案，1個Type-C
支持3~6串電池解決方案
Type-C 口輸出: 5V/9V/12V/15@3A,20v/5A MAX(需要E-mark 5A線纜)
Type-C 口輸入:任意輸入,最大20V/5A(60W~100W根據實際需求定制)
UM3506實現PD DRP協議，電源管理，BMS，并與電動工具通信，確保充放安全
UM3506芯片描述

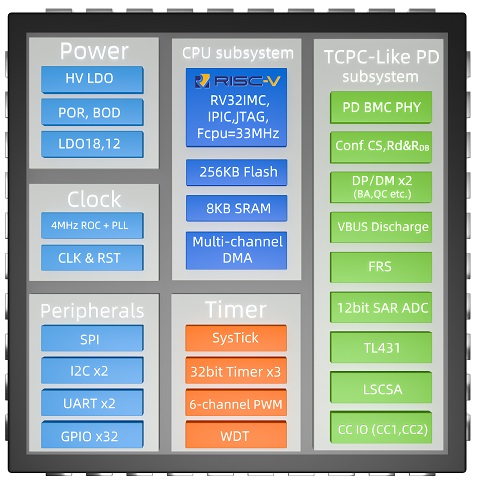

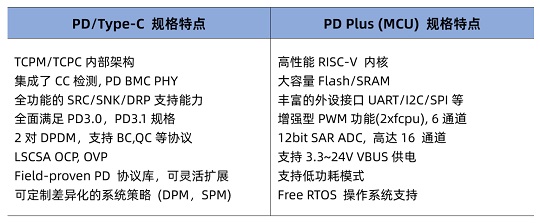

UM3506芯片集成了USB PD 3.0, PD3.1控制器和一個更加具有開放性，靈活性的RISC-V 內核處理器。該系列產品可以用來支持增強型PD應用。該款芯片全面滿足USB開發者論壇組織定義的USB3.1標準集里面的相關規范。
UM3506芯片同時集成了豐富的系統資源，降低了對芯片周邊物料的需求。借助其強大的軟硬件平臺配置，設計人員可以更合理有效地利用芯片上MCU的資源，簡化差異化應用軟件的設計，縮短系統開發時間，同時更好地保證系統的實時性和可靠性，完美實現PD Plus的應用開發。
|
