| 實現音頻信號檢測原理 |
|
|
| 文章來源：永阜康科技 更新時間：2023/8/10 10:50:00 |
在線咨詢： |
| |
人耳可以聽到的頻率范圍約為 20 Hz 至 20,000 Hz。該范圍可以包括單音，例如變壓器嗡嗡聲或來自無線電系統的白噪聲。這并不是說這些聲音在音頻系統中是理想的。高強度的此類聲音會損害聽力。人類語音、音樂和自然聲音具有不斷變化的不同頻率。因此，音頻檢測器應該記錄頻率變化并根據這些變化挑選有用的音頻信號。

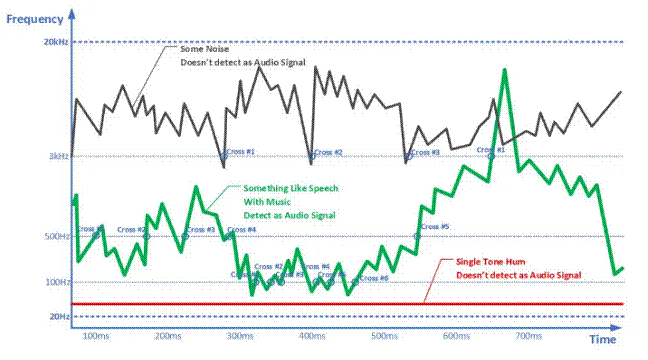

圖1這就是音頻信號檢測的工作原理。Dialog 半導體
音頻信號檢測的基本原理如圖 1所示。系統設計考慮三個參考頻率：100 Hz、500 Hz 和 3 kHz。對于給定的信號，系統計算在一定時間內該信號的頻率與參考頻率交叉的次數。僅考慮從低頻到高頻的交叉；例如，50 Hz 至 150 Hz 將計入 100 Hz，而 150 Hz 至 50 Hz 則不計入 100 Hz。如果信號與兩個參考頻率中的任意一個交叉的次數達到表 1中指定的少次數，則設計會將信號視為音頻。

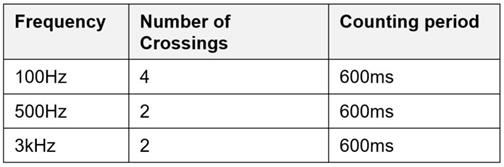

表1檢測音頻信號的頻率交叉；這些數字可以根據用戶需求通過 I 2 C 進行調整。Dialog Semiconductor |
| |
|
|
|
|
|
| |
| |
| |
 |
