類別
|
設計/特性
|
功能
|
相關參數
|
|
電源
|
VM 電機電壓
|
為上電器件提供初級電壓輸入、啟用內核 IC 運行和為穩壓器供電。
|
VM - 電機驅動器電壓
I_VM - 工作電源電流
|
|

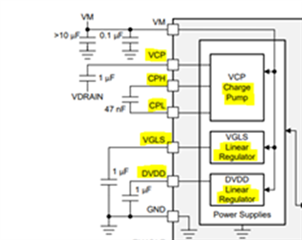

穩壓器
|
VCP 電荷泵穩壓器
|
使用電容器和開關電路為高側柵極驅動器提供更高的電壓。
|
VCP - 存儲的電荷泵電壓輸出
CPH/CPL - 飛跨電容器正負極節點
VDRAIN 或 VM - 電荷泵電壓基準
|
|
VGLS 線性穩壓器
|
為低側柵極驅動器電壓提供 ~11V 電壓源。
|
最大輸入電壓
最小輸入電壓（壓降）
電流消耗和額定值
功耗
外部輸出電容器
|
|
DVDD 線性穩壓器
|
提供可供外部電路使用的 5V 電壓源。
|
|
降壓/升壓穩壓器
|
使用開關直流/直流電路電源穩壓器提供電壓源。
|
選擇外部元件，例如電容器、電感器、二極管和開關
|
|
故障檢測
|
過流
|
電路保護功能，可在系統中產生過流時觸發。通常通過監控串聯電阻上的壓降來實現。
|
V_DS - MOSFET 漏源電壓
V_Sense - R_sense 兩端的壓降
|
|
過熱
|
電路保護功能，可在系統溫度過高時觸發警告和故障。
|
器件溫度
PCB 散熱和設計布局
|
|
欠壓/過壓
|
電路保護功能，可在出現不規則電壓時觸發。系統中的各種電壓電源和穩壓器可能具有此保護。
|
VM - 電機驅動器輸入電壓
VCP - 電荷泵電壓
VDRAIN - 高側 MOSFET 漏極電壓
VGLS - 來自穩壓器的低側柵極電壓
|
|
柵極驅動器故障
|
電路保護功能，可監控 GHx/GLx 引腳上的柵極驅動電壓與外部 MOSFET 柵極電壓。
|
I_Drive - 柵極驅動電流設置
T_Drive - 柵極驅動時序設置
MOSFET 柵極源電壓（電勢短路）
|
|
輸出開關
|
柵極驅動器和輸出 MOSFET
|
驅動器件輸出高/低取決于器件輸入。需要適當?shù)臇艠O驅動電壓和柵極驅動電流設置以實現出色性能。
|
柵極驅動電壓和電流
輸出 MOSFET 額定值

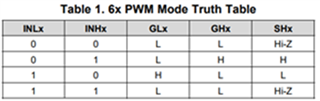

特定于器件的真值表邏輯
|
|
傳感器和反饋
|
霍爾效應傳感器
|
根據轉子的磁場提供有關轉子位置的反饋。
|
電機驅動器系統接線/信號布線
霍爾效應傳感器放置
|
|
CSA - 電流檢測放大器
|
監測流經半橋 LS 的電流。
- 閉環相電流反饋
- 實施過流保護
- 實施外部扭矩控制
|
R_sense - 電阻器選擇
CSA 的增益設置
單向與雙向電流檢測
電機驅動器系統接線/信號布線
|
|
可編程性
|
I2C/SPI 協議
|
器件可通過使用各種存儲器寄存器和已編程的用戶設置來提供可配置的功能。
|
存儲器寄存器地址和位值
器件還可能具有用于指示故障事件類型的故障代碼存儲寄存器
|
