| ROHM擁有超過220款機型的電機驅動器IC，而且擁有豐碩的市場業績。涵蓋的電機驅動器IC包括有刷直流電機、步進電機、單相無刷直流電機、三相無刷直流電機(包括高電壓)，擁有具備高效率和高可靠性的各種電壓、電流、封裝的產品陣容，而且還有引腳兼容的產品。
單相無刷直流電機驅動器IC的機型超過30款，單相無刷直流電機驅動器IC產品支持靜音和高效率所必需的各種驅動方式和控制技術。單相無刷直流電機驅動器IC產品還具有正弦波驅動、超前角控制驅動、風阻損耗校正、I/O斜率設置、反電動勢跳變改善、待機功能等特色功能。
單相無刷直流電機驅動器的驅動方式和特征

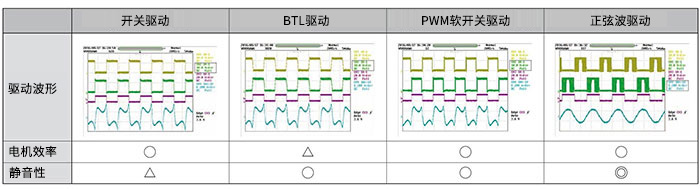

下圖為ROHM單相無刷直流電機驅動器的驅動方式和驅動波形。開關驅動是標準的PWM驅動，相比較而言，輸出的開關速度更快、效率更好，但是線圈電流的變化也非常快，因此會對靜音表現產生影響。BTL驅動是通過橋接的驅動器放大器進行的線性電壓驅動。雖然可通過軟開關降低噪聲，但是效率較差。PWM軟開關驅動是通過將輸出的上升/下降區間設為軟控制，從而減少線圈電流的畸變，降低噪聲的同時實現高效率的驅動方式。正弦波驅動是在PWM軟開關驅動中增加線圈電流調整功能的驅動方式，由于可通過接近正弦波的線圈電流進行驅動，因此是可實現極低噪聲的驅動方式。
ROHM的單相無刷直流電機驅動器的特點
●正弦波驅動
PWM軟開關是通過減少輸出的轉換(上升/下降)來降低噪聲的有效方法，利用霍爾信號生成波形。但是由于受霍爾信號溫度特性的影響，可能導致線圈電流畸變，從而造成噪聲變大。

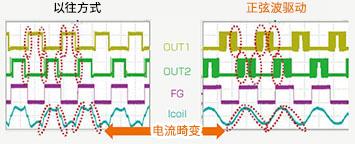

而正弦波驅動則具有可通過外部電壓來調整PWM軟開關區間的線圈電流的功能，因此可使線圈電流的波形變得平緩以接近正弦波。可進一步減少線圈電流的波形失真，從而實現更出色的靜音性。
●超前角控制驅動

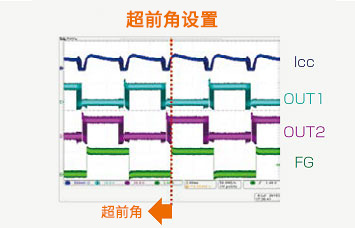

為了獲得最大扭矩，可相對于霍爾信號調整驅動器輸出信號的相位，以保證磁鐵(轉子)磁場的相位和線圈的相位成90度。超前角側的超前角最大可設為22.5度。
●風阻損耗校正

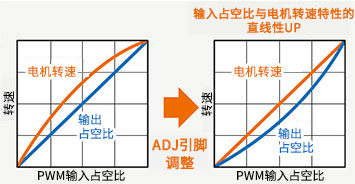

風阻損耗是旋轉部分與空氣等之間的摩擦阻力造成的損耗。例如，在風扇電機中，由于電機的特性，即使與輸入占空比相對的輸出占空比為直線，中間占空比附近的轉速也可能會升高。通過ADJ引腳對輸出占空比的直線性進行調整，可提高電機轉速的直線性，并可提高速度設置精度。
●I/O斜率設置

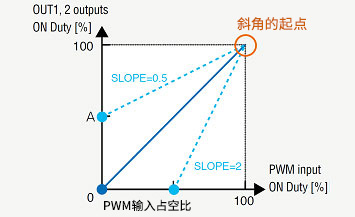

搭載了可通過SLOP引腳對PWM輸入占空比和輸出占空比的斜率特性進行設置的功能。這是對輸入和電機轉速的特性進行調整時使用的非常方便的功能。可在0.5～2之間對輸出占空比的斜率進行調整。下圖為PWM輸入的示例。
●反電動勢跳變改善

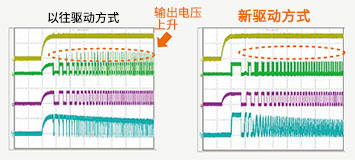

可抑制正向空轉上電時、反向空轉上電時、堵轉檢出/恢復時、扭矩輸入急劇變化時等情況下發生轉速變動時的輸出電壓跳變現象。
●待機功能
電機停止時降低電機驅動器的功耗。通過將PWM信號的占空比設為0%，可將IC設為待機狀態。搭載待機功能的產品 |
