| 東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出兩款600V小型智能功率器件（IPD）——“TPD4163K”和“TPD4164K”，可用于空調、空氣凈化器和泵等直流無刷電機驅動應用。這兩款器件的輸出電流（DC）額定值分別為1A和2A，于今日開始支持批量出貨。
這兩款新產品均采用通孔式HDIP30封裝，與東芝之前的產品相比，表貼面積減小了約21%[1]。這也有助于縮小電機驅動電路板的尺寸。
考慮到在供電不穩定的地區，供電電壓可能波動較大，因此該新產品還將電壓從東芝之前產品[1]的500V提升到600V，提高了可靠性。
即日起用戶可訪問東芝官網獲取“無感直流無刷電機驅動電路參考設計”，該參考設計使用了新產品TPD4164K，以及帶有矢量控制引擎的TMPM374FWUG微控制器的相關功能。
未來，東芝將繼續擴大自身的節能電機控制產品線，提供各種封裝和改進的器件特性，為提高設計靈活性以及實現碳中和目標做出貢獻。
無感BLDC電機控制電路參考設計

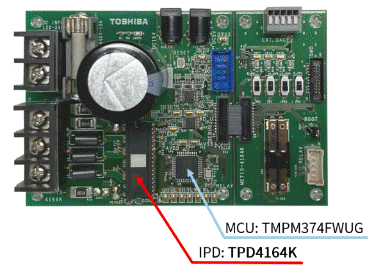

采用TPD4164K的無感BLDC電機控制電路

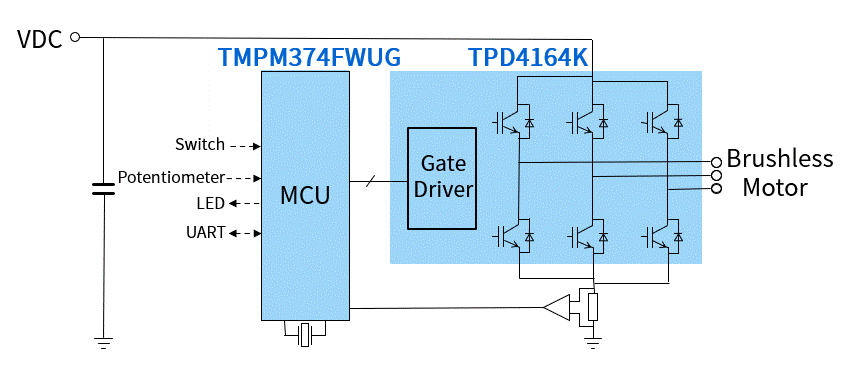

簡易方框圖
應用：
適用于家用電器的直流無刷電機
- 風扇電機（空調、空氣凈化器、通風扇、吊扇等）
- 泵
特性：
- 高額定供電電壓，確保電源電壓波動時的運行余量：VBB＝600V
- 小型封裝：通孔式HDIP30封裝：32.8mmÍ13.5mm（典型值），厚度＝3.525mm（典型值）
主要規格：
（除非另有說明，Ta＝25℃）
|
器件型號
|
TPD4163K
|
TPD4164K
|
|
絕對最大額定值
|
供電電壓VBB（V）
|
600
|
|
輸出電流（DC）Iout（A）
|
1
|
2
|
|
工作范圍
|
工作供電電壓
VBB（V）
|
最大值
|
450
|
|
電氣特性
|
輸出飽和電壓
|
VCEsatH（V）
|
典型值
|
2.6
（IC＝0.5A）
|
3.0
（IC＝1A）
|
|
VCEsatL（V）
|
|
FRD正向電壓
|
VFH（V）
|
典型值
|
2.0
（IF＝0.5A）
|
2.5
（IF＝1A）
|
|
VFL（V）
|
|
封裝
|
類型
|
通孔
|
|
東芝名稱
|
HDIP30
|
|
尺寸
|
32.8Í13.5（典型值），厚度＝3.525（典型值）
|
|
保護功能
|
SD引腳控制過流／熱關斷／欠壓等關斷功能
|
|
庫存查詢與購買
|
在線購買
|
在線購買
|
|
|
|
|
|
|
|
注：
[1] DIP26封裝產品（停產產品）：TPD4123K、TPD4123AK、TPD4144K、TPD4144AK、TPD4135K、TPD4135AK |
