按摩椅作為新一代智能家居必備產品之一，一直備受上班族和長輩的青睞，一款好用的按摩椅離不開優秀的核心部件。
按摩椅的核心部件主要分為主板、導軌、機芯、電機、氣囊，而我們關心的按摩效果（揉捏、敲打、振動、行走、滾輪）這些功能，都是由電機（即馬達）這一部件所實施的，可以說電機的好壞、精密程度關系到最終的按摩效果及用戶體驗感受。
拓爾微TMI8123是一顆高耐壓，高集成度的全能型直流有刷馬達驅動，峰值電流高達10A，有著更強的電流能力，適用于按摩椅、掃地機、吸塵器等大電流智能市場應用。內部集成電流感應和反饋功能，0.2ohm @1A超低內阻，功耗更小，滿足大部分電機驅動的所有要求。

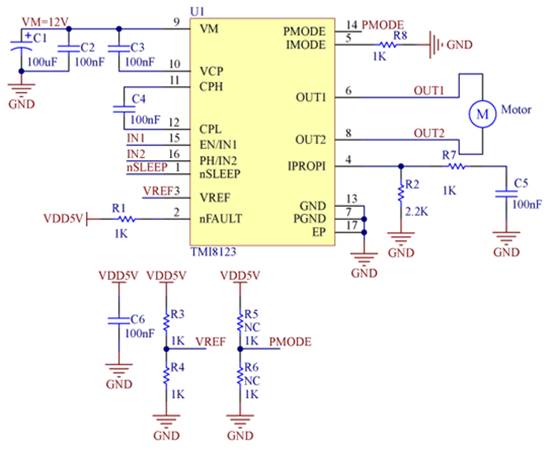

TMI8123應用原理圖
內建電流檢測功能，實時檢測

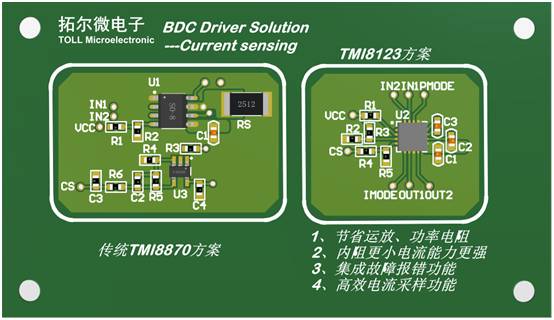

TMI8123內建電流檢測功能，無需外部功率電阻即可實現精確電流采樣，節省PCB面積。在電機失速或高轉矩事件的情況下限制輸出電流，并通過通過Ripropi將IPROPI引腳流出的比例電流轉換為電壓，實現對負載電流的實時檢測。
集成恒流斬波功能，減小發熱

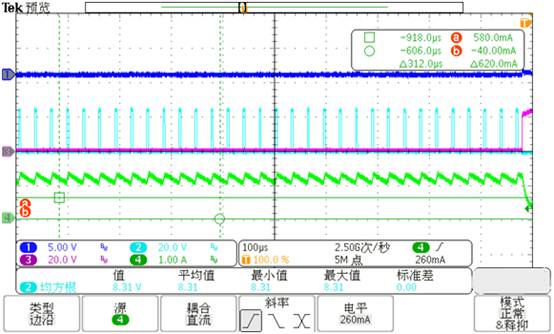

TMI8123內部集成恒流斬波功能，可以靈活控制電機轉矩，控制負載功耗，用于減小電機的發熱、降低電機噪聲并延長按摩椅的使用壽命；
內置多種保護功能和故障檢測，提高可靠性
TMI8123內部集成限流、OCP、OTP、UVLO多種保護功能和nFault故障檢測模式，在應用中不易失效更加可靠，且電路簡單，可進一步降低故障率，提高按摩椅電機系統的安全可靠性，讓用戶使用更安心。nFAULT引腳可對欠壓、過流、過溫等情況進行異常反饋；當出現以上異常時，nFAULT引腳會被拉低。
三種控制模式，使用更靈活
TMI8123支持三種控制模式，PH/EN、PWM、獨立半橋模式（2路獨立），使用更加靈活，讓按摩力道控制更精準，有效提升按摩效果。
產品特點
· 單通道全橋驅動芯片
· VM電壓范圍：4.5V~37V
·輸出內阻Rdson(HS+LS):0.2ohm@1A，持續電流4A，峰值電流達10A
· 內建OCP Retry & Latch模式
·封裝：QFN4x4-16
目前按摩椅的受眾并不僅僅是長輩，上班族面對快節奏和高強度的工作，對按摩椅的需求同樣巨大。有數據表明預計2026年，國內按摩椅市場的滲透率將達到5%，市場規模增量為400億元，由此可以看出按摩椅市場在未來發展空間相當大。 |
