產品介紹
ACM6763是一款全集成、三相無刷直流電機驅動芯片,操作電壓4.5V-32V，5A峰值相電流能力，耐壓45V. 內部集成三相無刷電機驅動算法、功率管以及電流/電壓檢測. 能夠在極簡外圍（只需要6個阻容器 件+1個電阻）的情況下驅動三相無刷直流電機。
無傳感器驅動模式下（推薦），ACM6763不需要外置霍爾傳感器便可以啟動三相電機并實現180度的 正弦波驅動。電機旋轉過程安靜，高效，特別適用于對靜音要求高的風機和水泵應用場景。 ACM6763支持多種閉環轉速曲線；支持水泵空載停轉檢測；支持多種調速方式，如外部模擬電壓調速、 外部PWM調速、外部Clock調速、I2C命令調速.
在控制方式上，ACM6763支持：
1）控制方式1， 直接的I2C寄存器控制。 利用系統上的MCU 對ACM6763進行初始化（ 配置電機的參數， 如相電阻， Ke ，換相提前角，啟動加速度，閉環加速度，初始速度等 ）或者其他控制（ 調速，正反轉，剎車等 ）。 2）控制方式2， 硬件pin控制。SPEED pin支持外部的電壓，PWM占空比，PWM頻率等調速方式；DIR pin控制電機的正反轉；BRAKE pin支持剎車。
在硬件控制模式下，ACM6763內部的控制參數通過I2C編 程燒寫。可以先利用USB轉I2C的調試小工具通過控制方式1（I2C）把參數調試好，然后燒錄進去。燒錄 好的ACM6763下次上電可以直接由外部管腳控制。可以支持多次燒寫（燒寫次數無限制）

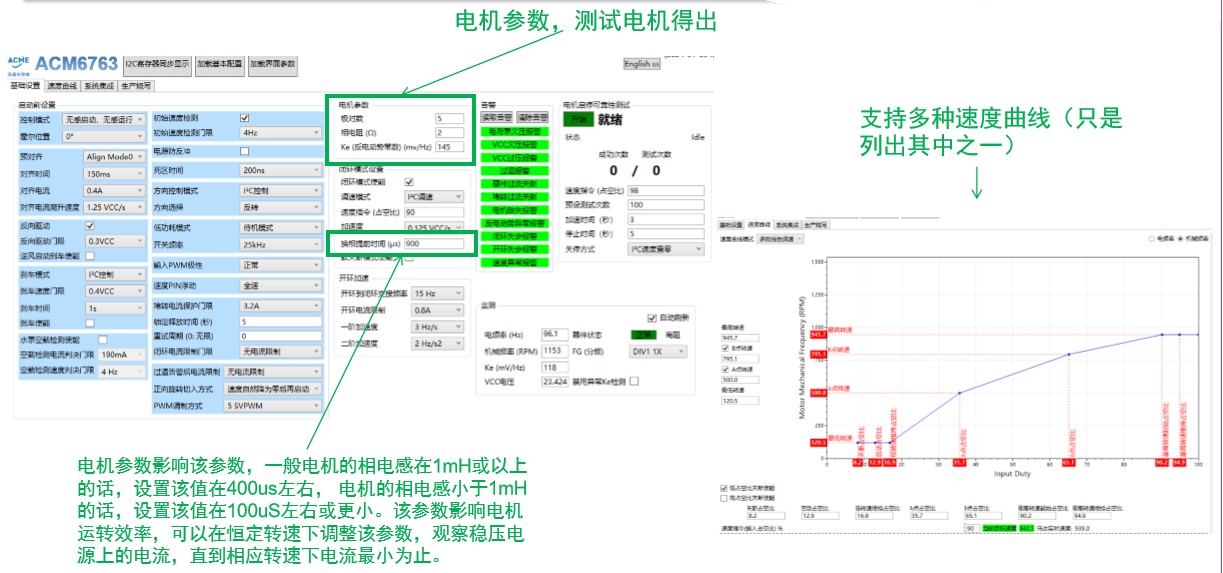

軟件調試界面
評估板原理圖

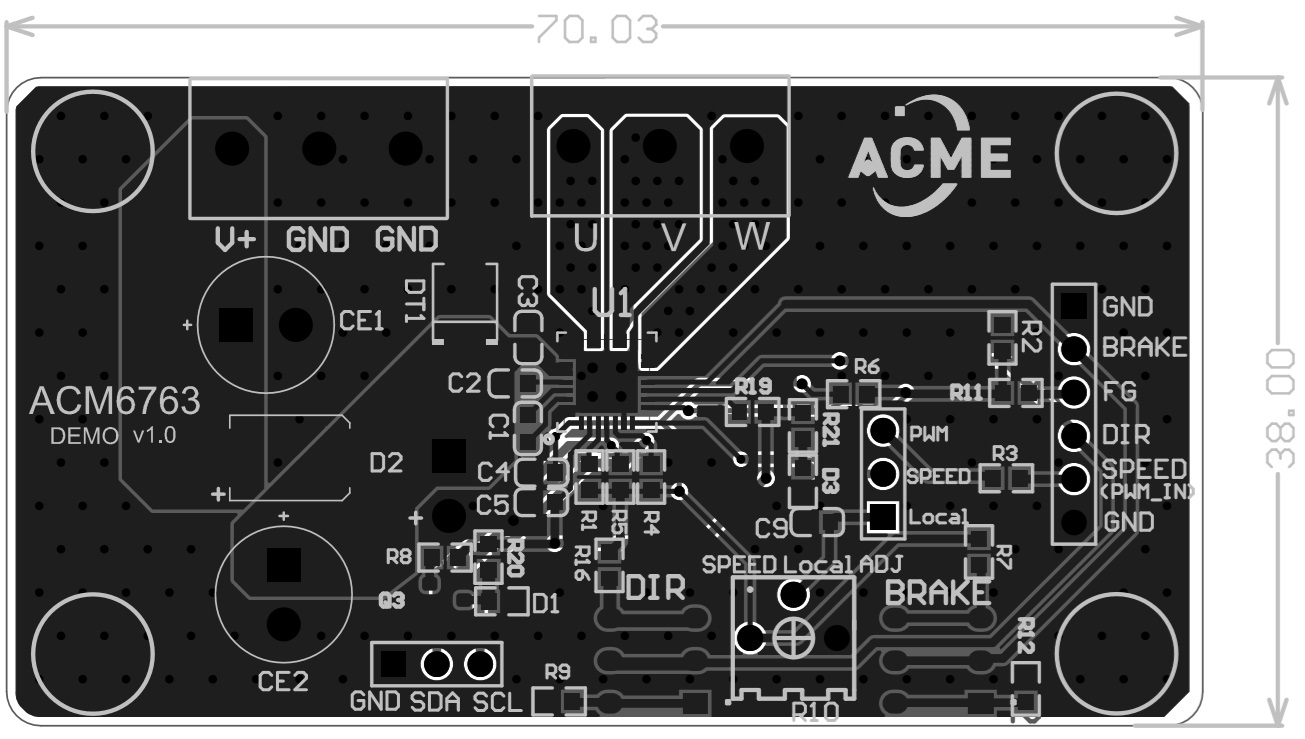

PCB截圖

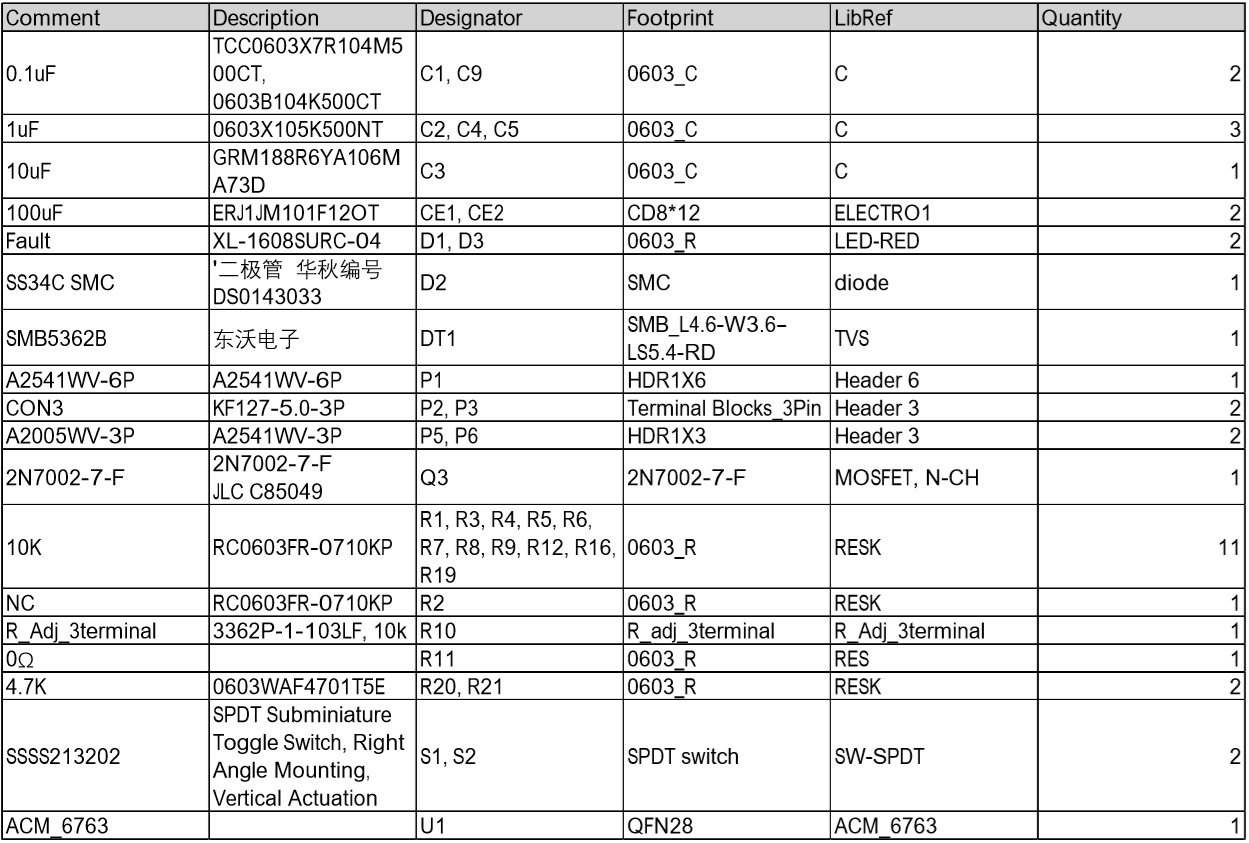

BOM表

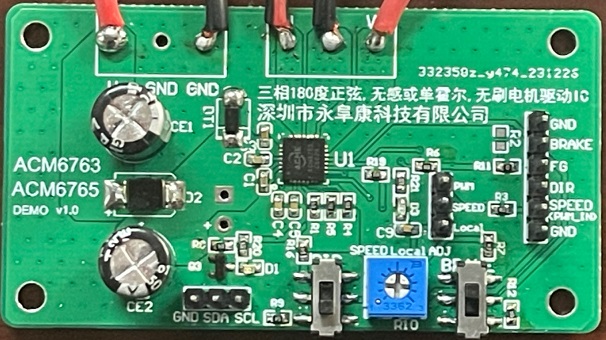

評估板實物圖
