示波器是用來顯示波形的儀器，顯示的是信號電壓隨時間的變化。因此，示波器可以用來測量信號的頻率、周期，信號的上升沿/下降沿，信號的過沖，信號的噪聲，信號間的時序關系等等。

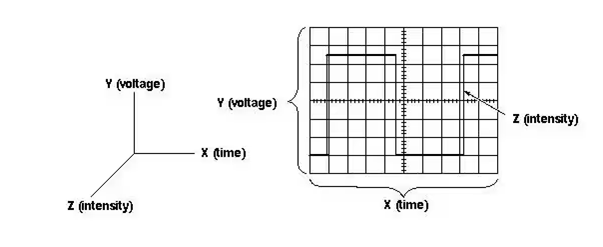

在示波器顯示屏上，橫坐標（X）代表時間，縱坐標（Y）代表電壓，（注，如果示波器有測量電流的功能，縱坐標還代表電流。）還有就是比較少被關注的-亮度（Z），在TEK的DPO示波器中，亮度還表示了出現概率（它用16階灰度來表示出現概率）。
示波器分為萬用示波表，數字示波器，模擬示波器，虛擬示波器，任意波形示波器，手持示波表，數字熒光示波器，數據采集示波器。一般為模擬示波器和數字示波器兩類。
在很多情況下，模擬示波器和數字示波器都可以用來測試，不過我們一般使用模擬示波器測試那些要求實時顯示并且變化很快的信號，或者很復雜的信號。而使用數字示波器來顯示周期性相對來說比較強的信號，另外由于是數字信號，數字示波器內置的CPU或者專門的數字信號處理器可以處理分析信號，并可以保存波形等，對分析處理有很大的方便。
示波器的功用不只是繪制電壓—時間圖。示波器提供多個輸入（也稱通道），每個通道都能獨立工作。因此，您可以將通道 1 連接到某個器件，并將通道 2 連接到另一個器件。隨后，示波器可以繪出通道 1 與通道 2 分別測得的電壓之間的比較圖。該模式稱為示波器的 XY 模式，適用于繪制 I-V 圖或 Lissajous 圖。

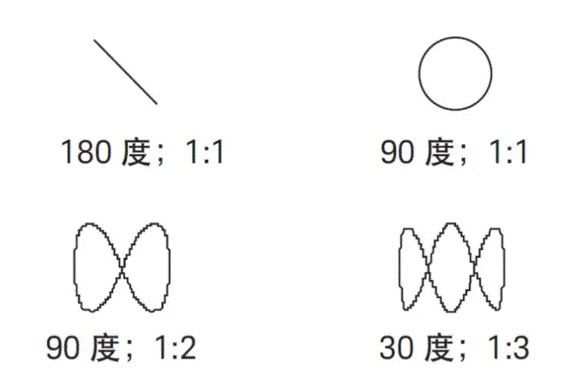

根據 Lissajous 圖的形狀可以得知兩個信號之間的相位差與頻率比。圖顯示了 Lissajous 圖及其代表的相位差/頻率比。

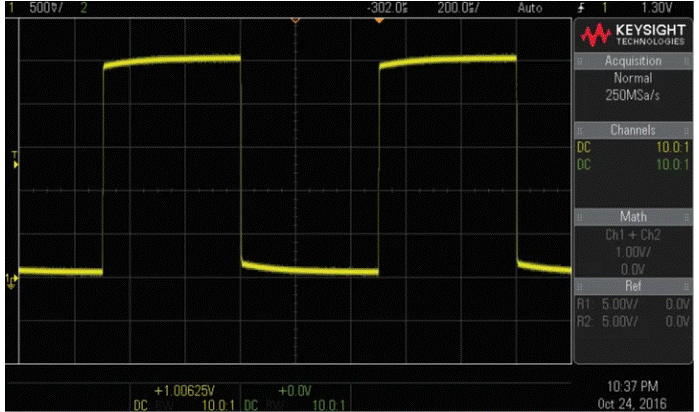

圖 在示波器上顯示的方波的電壓－時間圖
示波器的使用實驗原理
示波器是一種用來顯示和測量電信號波形的儀器，通過示波器可以觀察和分析電路中的信號變化。下面是示波器的使用實驗原理：
1. 連接電路：首先，將待測電路的輸出信號通過信號線連接到示波器的輸入端。通常示波器有兩個通道，可以同時顯示兩路信號波形，也可以用外部觸發功能觸發單個信號波形。
2. 設置示波器參數：通過示波器面板上的各種旋鈕和按鈕，設置示波器的各項參數，包括觸發方式（邊沿觸發、脈沖觸發等）、觸發電平、水平掃描速率、垂直靈敏度等。
3. 調節波形顯示：根據信號波形的幅值和頻率大小，調節示波器的垂直靈敏度和水平掃描速率，使信號波形在示波器屏幕上能夠清晰顯示并完整呈現。
4. 觸發信號：設置適當?shù)挠|發方式和觸發電平，確保示波器能夠穩定地顯示待測信號的波形，并能夠捕捉到需要觀察的特定信號。
5. 分析波形：通過觀察示波器屏幕上顯示的波形，分析電路中的信號變化和特征，如頻率、幅值、波形形狀等，以便進行故障排查、信號分析和電路設計等工作。
示波器通過采集待測電路的信號波形，并在屏幕上顯示出來，幫助工程師和技術人員對電路進行觀測和分析。通過調節示波器的參數和觸發方式，可以獲得清晰的信號波形圖像，從而更好地理解電路中的信號變化和特性。 |
